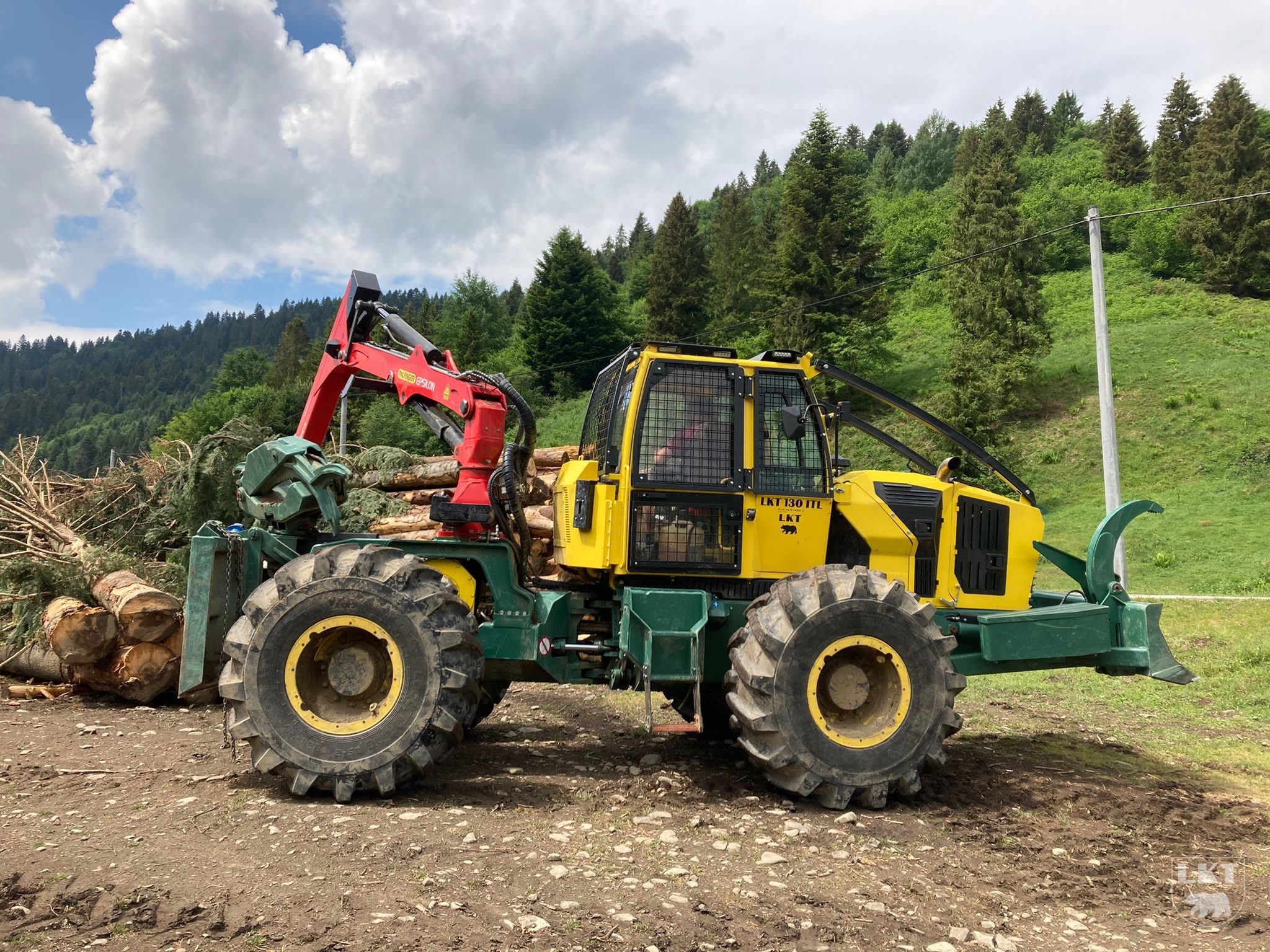

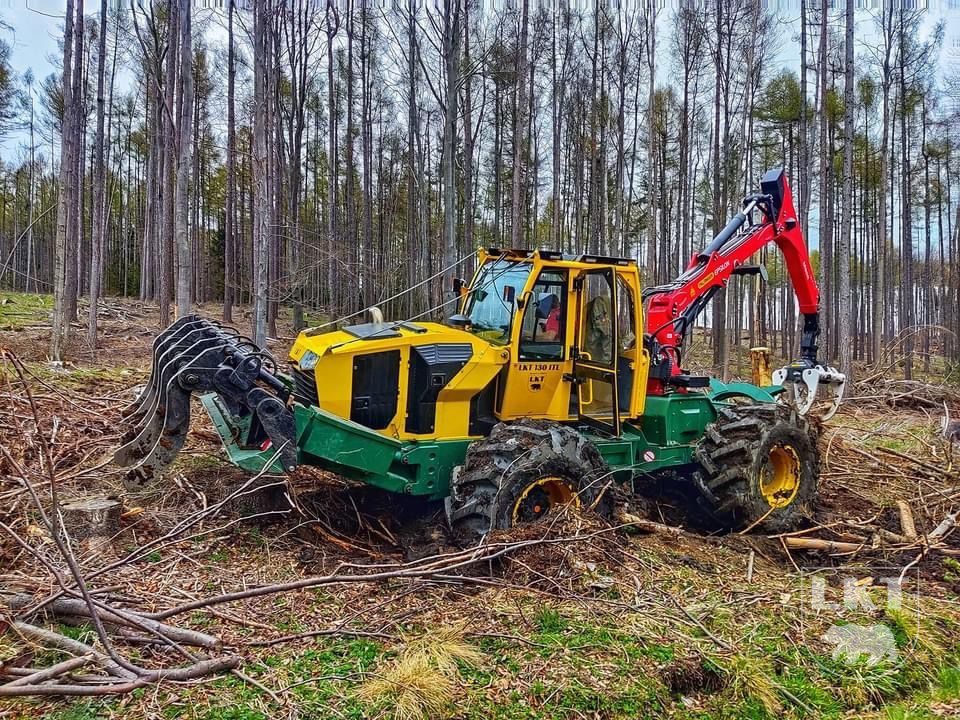

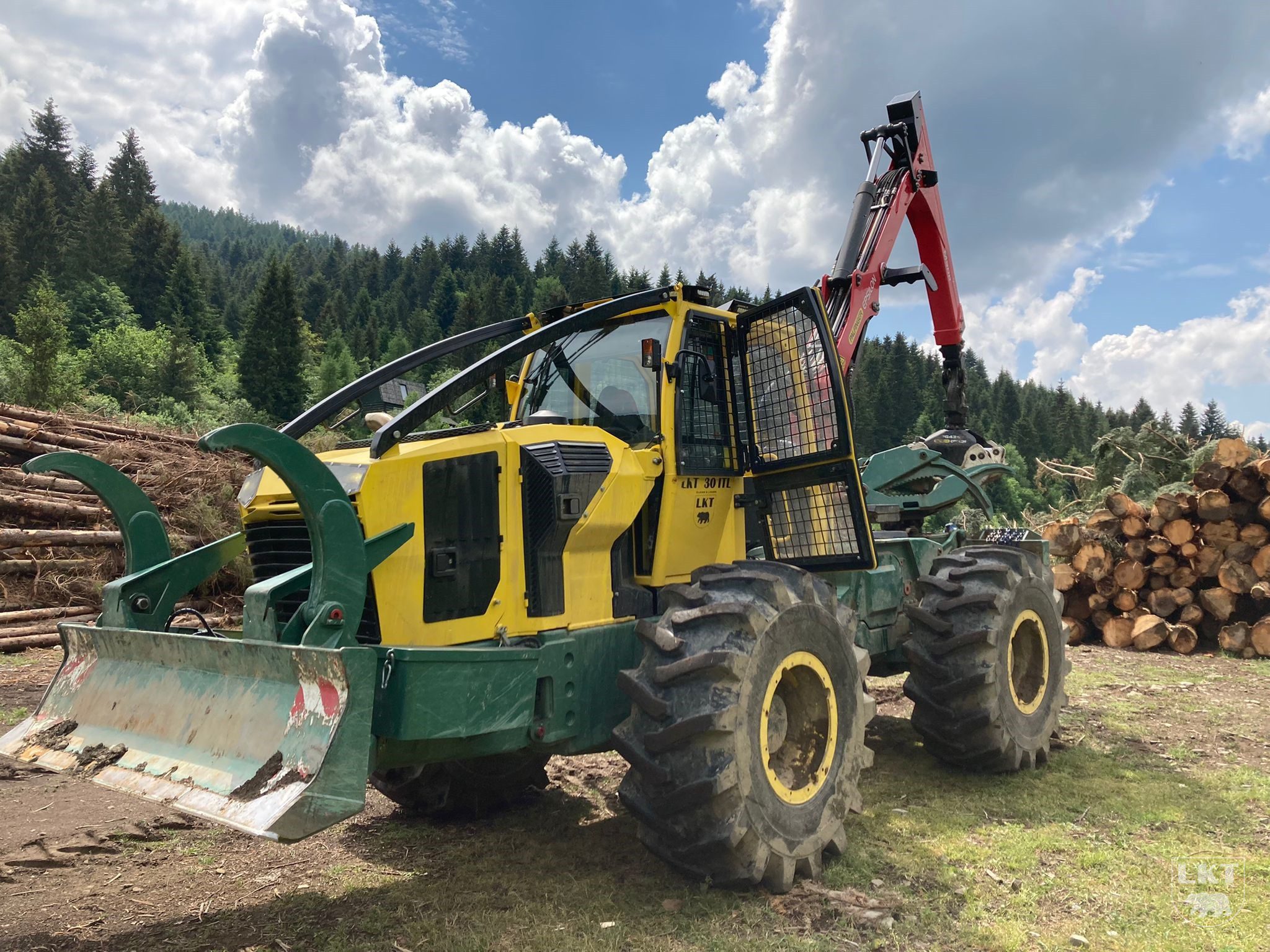

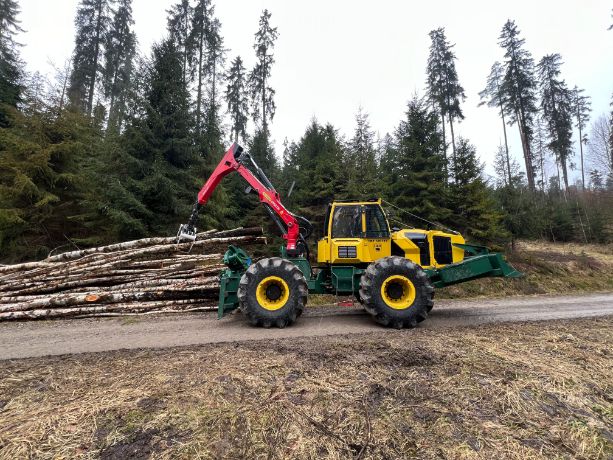

LKT 130

Koncepcia lesného kolesového ťahača LKT 130 zachováva osvedčené klasické usporiadanie z LKT 81 ITL s pohonom všetkých kolies rovnakej veľkosti a výkyvným rámom . Ťahač je riadený zlamovaním pomocou dvoch hydraulických valcov.

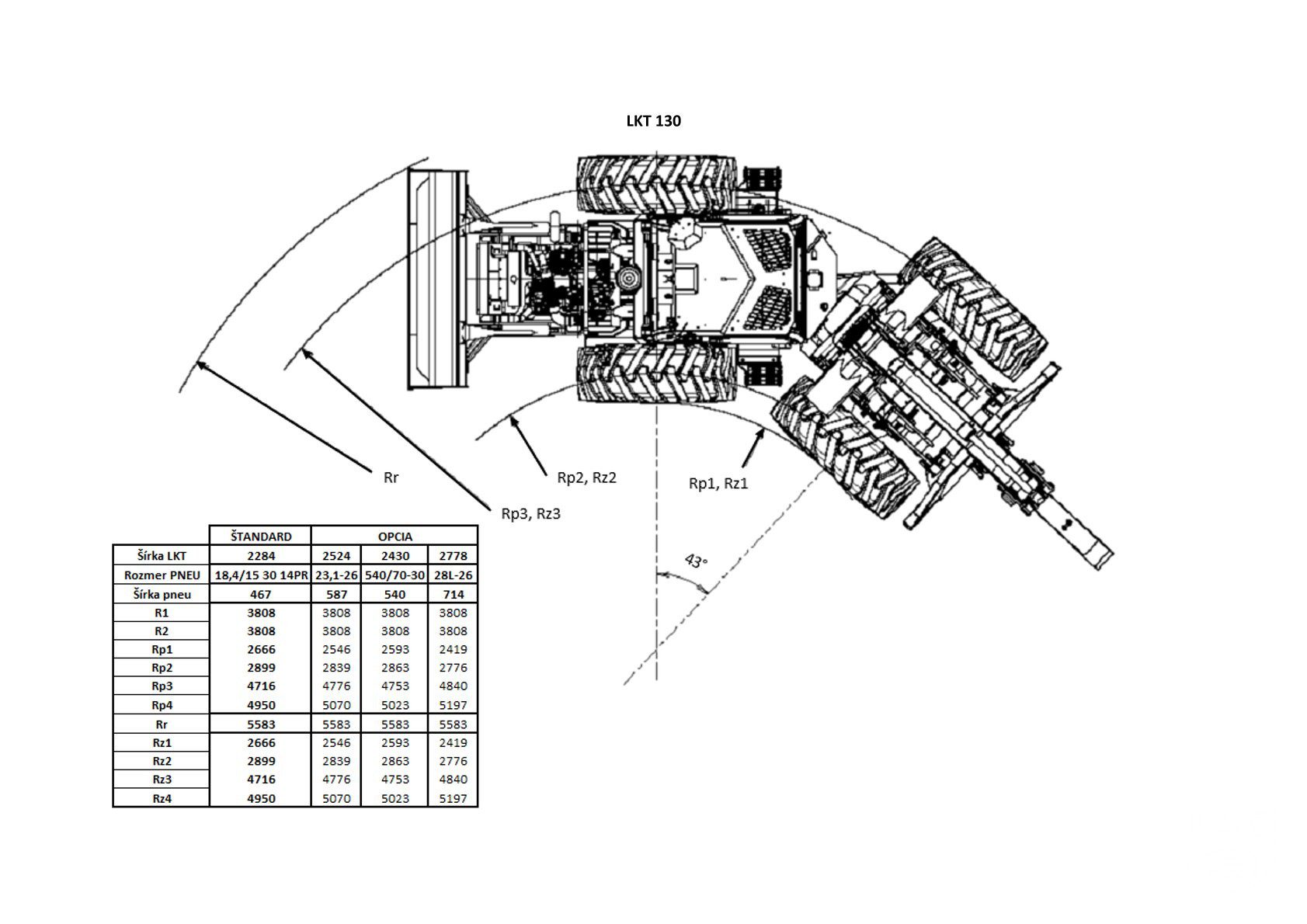

Zalomenie rámu okolo zvislých čapov je možné až do 43°.

Čítať ďalej

Takto riešený podvozok v súčinnosti s pohonnou jednotkou, ktorou je 108 kW motor, s hydrodynamickou prevodovkou s radením pod záťažou, mechanickou jednostupňovou rozvodovkou a možnosťou blokácie hydrodynamického meniča umožňuje výbornú manévrovaciu schopnosť a jazdu aj vo veľmi náročnom teréne.

LKT 130 ITL je určený na približovanie kmeňov z porastu metódou zberného lana. Pre túto činnosť má ideálne dimenzovaný dvojbubnový navijak s ťažnou silou 80 kN prípadne na želanie 100 kN. Po pritiahnutí kmeňov k ťahaču sa tieto ďalej dopravujú vlečením v polozávese. Radlica je špeciálne určená na rampovanie kmeňov a môže sa použiť aj na jednoduché zemné práce.

Hlavné výhody

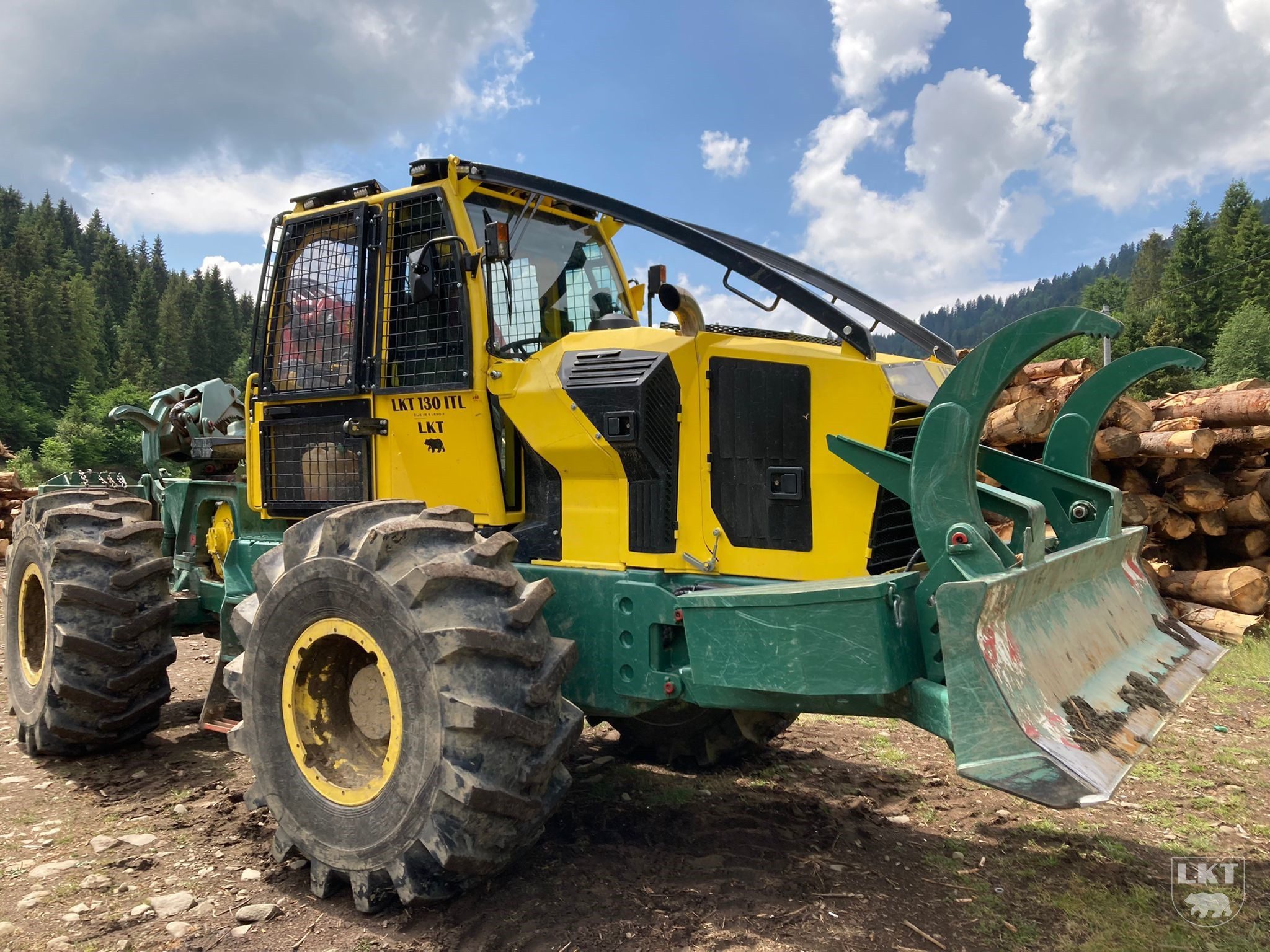

Nová bezpečnostná kabína s moderným dizajnom poskytuje operátorovi väčší komfort, umožňuje ideálny rozhľaď pri práci a lepšie manipulovanie s materiálom
Dva hydraulické valce zlamovania predlžujú životnosť, zlepšujú stabilitu stroja a jeho pevnosť
Prevodovka s hydrodynamickým meničom poskytuje presné a pohodlné radenie pod záťažou (bez spojky a zastavovania)
Možnosť montáže diaľkového ovládania aj pre pojazd a zatáčanie uľahčuje obsluhu traktora a zvyšuje bezpečnosť pri práci

Motor

Motor
Výrobca a typ	CUMMINS, QSB 4,5, 4 valcový, 115 kW/2000 min, STG V.
Druh	naftový, štvordobý s turbodúchadlom
Objem palivovej nádrže	110 l

Riadenie
Druh	plnohydraulické servoriadenie zlamovaním rámov okolo zvislých čapov pomocou 2 hydraulických valcov
Ovládanie	volantové s núdzovým riadením

Transmisia

Transmisia
Výrobca / Druh	hydrodynamická s radením pod zaťažením
Rozvodovka	mechanická, dvojstupňová
Režim	terén/cesta
Prevodové stupne vpred	6
Prevodové stupne vzad	4 s blokáciou meniča
Max. rýchlosť	36 km/h

Nápravy
Výrobca	DANA SPICER
Diferenciál	lamelová uzávierka diferenciálu ovládaná elektrohydraulicky
Prevádzkové brzdy	lamelové ovládané brzdičom SAFIM
Parkovacia brzda	elektrohydraulická
Predná náprava	pevná
Zadná náprava	pevná

Pneumatiky
Rozmer	18,4/15 – 30 14 PR

Štandardná výbava

Kabína – inovovaná
Certifikáty	ROPS, FOPS, OPS
Sedačka	sedačka s vyhrievaním so vzduchovým odpružením a vetiláciou

Navijak
Druh	2x 80 kN elektrohydraulický dvojbubnový s voľným odvíjaním lana
Pohon	hydromotor DANFOSS
Ťažná sila	80 kN
Navíjacia rýchlosť	0,8 m/sec. max
Priemer / dĺžka lana	12 mm/90 m al. 13 mm/75 m

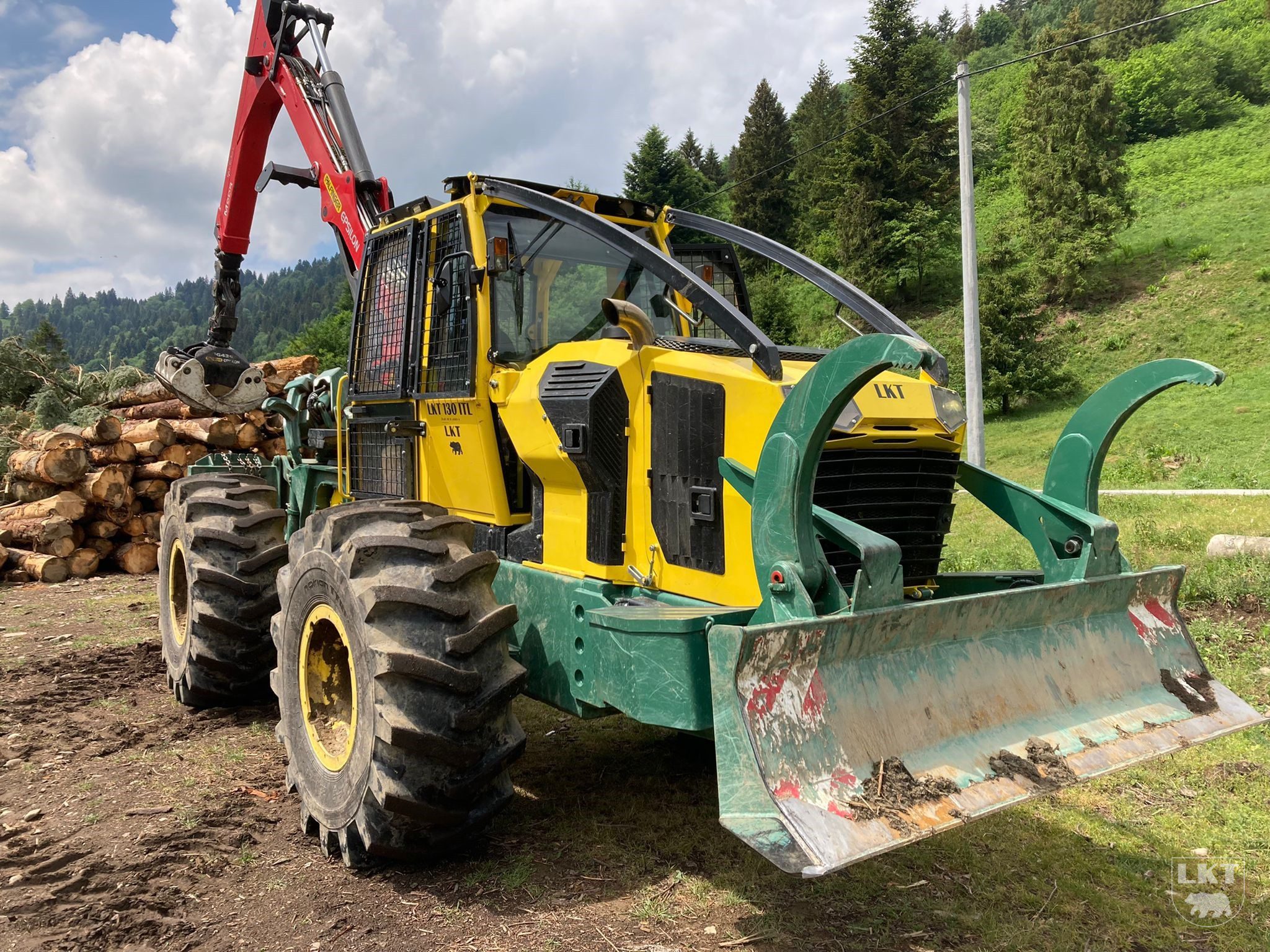

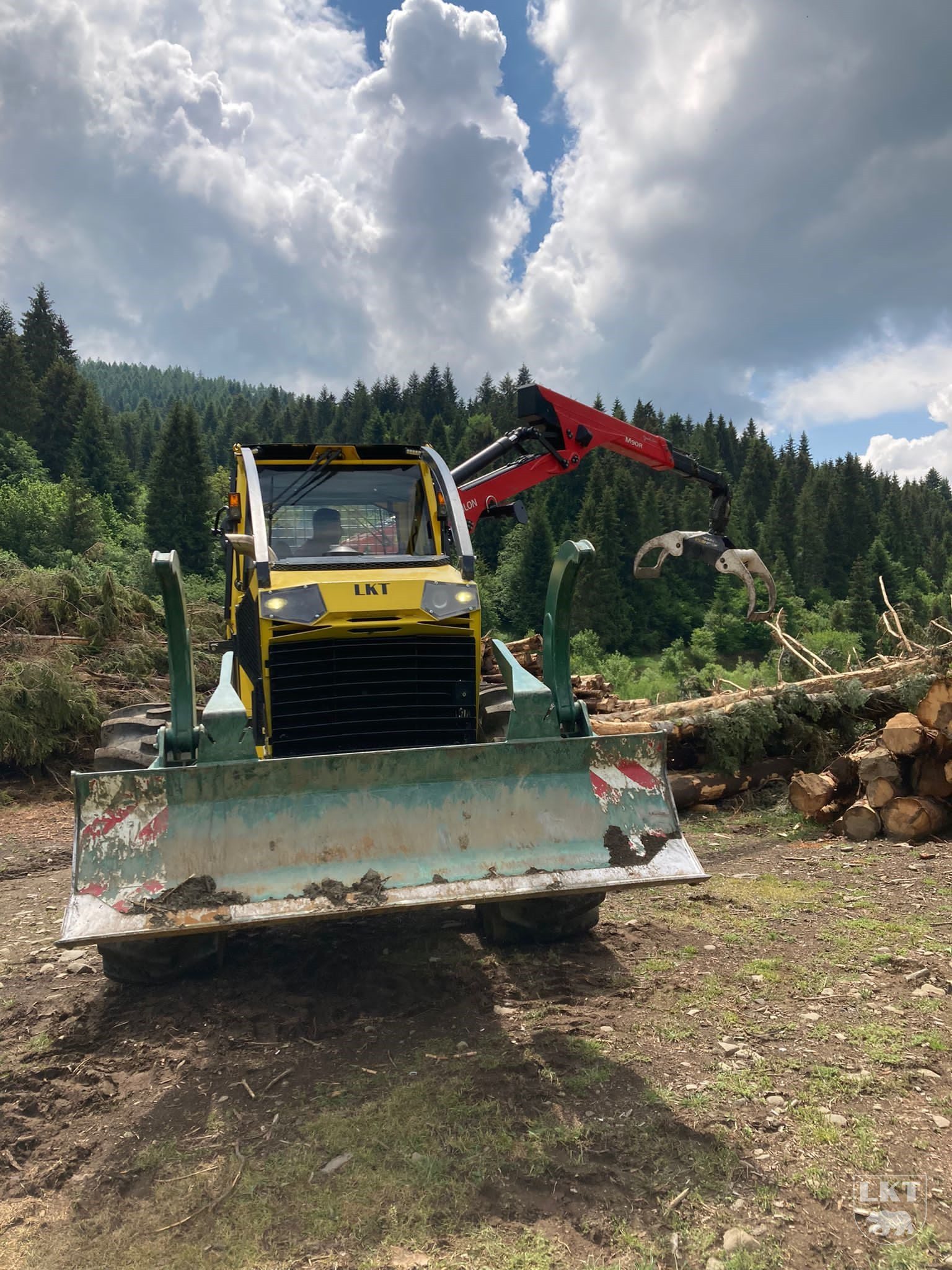

Predná rampovacia radlica

Zadný štít
vahadlový, sklopný, ovládaný hydraulicky s vysokým kozlíkom s vodiacimi valcami

Rámy
výkyv predného oproti zadnému rámu zabezpečuje axiálne ložisko s možnosťou aretácie

Pracovné hydraulické čerpadlo
75 cm3/ ot

Objem hydraulickej nádrže
110 l

Pracovný tlak
240 bar

Elektrický systém
Napätie	24 V
Alternátor	70A/28V
Akumulátorové batérie	12V/50Ah, 2 ks
Štartér	4 kW/24V

Hmotnosť
9 800 kg

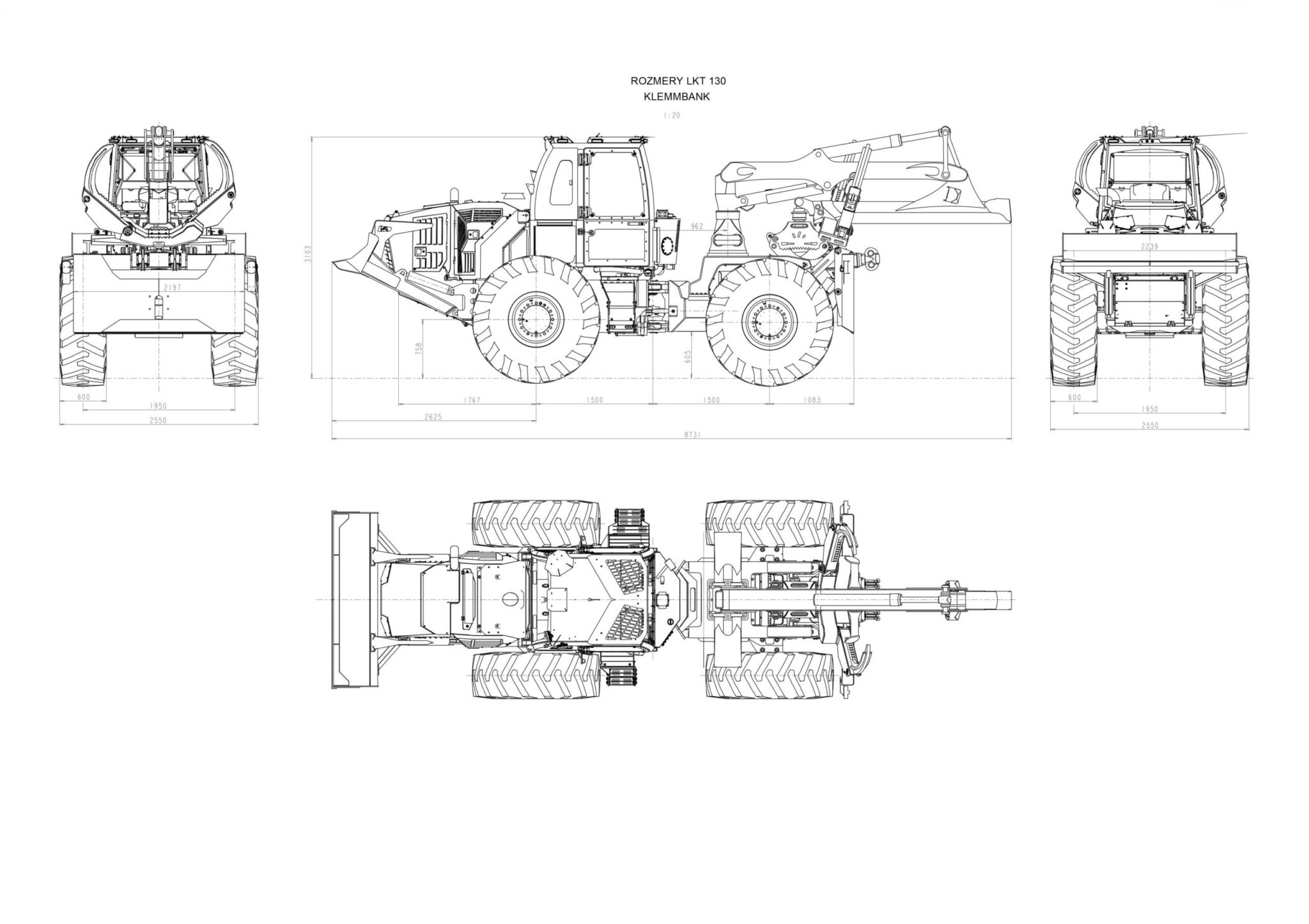

Rozmery
DxŠxV: 6.710 x 2.550 x 3.100 mm

Voliteľná výbava

Výbava na želanie
Navijak 2х100 kN, dvojrýchlostný vybavený lamelami s keramickým obložením, manuálnym prevodom ovládaný elektrohydraulicky s maximálnou rýchlosťou navíjania 1,2m/s (priemer lana/dĺžka lana 12mm/90 13mm/75m) 2х100 kN, dvojrýchlostný vybavený lamelami s organickým obložením, automatickým prevodom ovládaný elektrohydraulicky s maximálnou rýchlosťou navíjania 1,2m/s (priemer lana/dĺžka lana 12mm/140m, 13mm/120m) 2х120 kN, dvojrýchlostný vybavený lamelami s organickým obložením, automatickým prevodom ovládaný elektrohydraulicky s maximálnou rýchlosťou navíjania 1,2m/s (priemer lana/dĺžka lana 12mm/140m, 13mm/120m) ventil kontroly váhy nákladu riadenie ťažnej sily navijaku – možné iba na 1 bubon navijaka (len pre 2×100 kN-120m) reťazové úväzky 2 m, WN-G10-8×24 + KSRV-8-G10 reťazové úväzky 2,5 m, WN-G10-8×24 + KSRV-8-G10 reťazové úväzky 2 m, WN-G10-10×35 + KSRV-10-G10 reťazové úväzky 2,5 m, WN-G10-10×35 + KSRV-10-G10 klzné spony GBGV 7/8-G10 10 ks (2×5) klzné spony GBGV 10-G10 10 ks (2×5)
Nápravy NAF
Zadný štít sklopný, vahadlový s nízkym kozlíkom s vodiacimi kladkami a ochrannými oblúkmi sklopný, vahadlový s nízkym kozlíkom vodiacimi sférickými kladkami, ochrannými oblúkmi a otočnou klanicou sklopný, vahadlový, vodiacimi sférickým kladkami a klembankom sklopný, bezvahadlový so samostatným zdvižným ramenom a s vodiacimi sférickými kladkami sklopný, bezvahadlový so samostatným zdvižným ramenom a s vodiacimi sférickými kladkami a klembankom
Predná radlica radlica s hydraulickými prstami pre potreby úchopu kmeňov a sortimentov pri manipulácii dreva, ovládané elektricky pomocou joystika skrinky na náradie na prednej radlici – odkladacie boxy 2 ks
Hydraulický manipulátor hydraulická ruka M90 R80 Epsilon Palfinger s dosahom 8 m s možnosťou zloženia ruky do prepravnej polohy s pracovným tlakom do 220 bar, plávajúca poloha, podpera kmeňov, s montážnym podstavcom, hydrorozvodmi a elektrohydraulickým ovládaním z kabíny operátora hydraulická ruka S 110 R80 Epsilon Palfinger s dosahom 8 m s možnosťou zloženia ruky do prepravnej polohy s pracovným tlakom do 205 bar, plávajúca poloha, podpera kmeňov, svetlá s podstavcom, hydrozvodmi a elektorhydraulickým ovládaním z kabíny operátora hydraulická ruka S 120 R80 Epsilon Palfinger s dosahom 8,0 m s možnosťou zloženia ruky do prepravnej polohy, pracovným tlakom do 225 bar, plávajúca poloha, podpera kmeňov, svetlá s podstavcom, hydrozvodmi a elektorhydraulickým ovládaním z kabíny operátora svetlá – (2 ks) na ramene hydraulickej ruky drapák FG 37 drapák FG 43S – na drevo veľkých objemov a modelové ruky M/S drapák FG31R – na vývoz biomasy (korunových častí) nie je možné približovanie kmeňov
Pneumatiky vrátane diskov Nokian 540/70 – 30 Alliance 540/70 – 30 Nokian 23,1 – 26 Alliance 23,1 – 26 Tianli 23,1 – 26 Alliance 28,L – 26 Tianli 28,L – 26 protišmykové reťaze FORSTGRIP FG 202 3/1 SP (18,4 – 30) priemer článku reťaze: 12,5 mm, 1 pár protišmykové reťaze FORSTGRIP FG 202 3/2 SP (18,4 – 30) priemer článku reťaze: 12,5 mm, 1 pár protišmykové reťaze FORSTGRIP FG 206 3/1 SP (540/70 – 30) priemer článku reťaze: 12,5 mm, 1 pár protišmykové reťaze FORSTGRIP FG 206 3/2 SP (540/70 – 30) priemer článku reťaze: 12,5 mm, 1 pár protišmykové reťaze FORSTGRIP FG 220 3/1 SP (23,1 – 26) priemer článku reťaze: 12,5 mm, 1 pár protišmykové reťaze FORSTGRIP FG 220 6/1 SP (23,1 – 26) priemer článku reťaze: 15,5 mm, 1 pár protišmykové reťaze FORSTGRIP FG 234 3/1 SP (28,1 – 26) priemer článku reťaze: 12,5 mm, 1 pár protišmykové reťaze FORSTGRIP FG 234 3/2 SP (28,1 – 26) priemer článku reťaze: 15,5 mm, 1 pár
Diaľkové ovládanie TERRA FUNK FA5 (štart – stop systém, ovládanie navijakov, regulácia plynu) TERRA FUNK FA7 (štart – stop systém, ovládanie pojazdu stroja, navijakov, zadného štítu a regulácia plynu)
Kabína otočné pracovisko – s mechanickou otočou, sedačkou BE-GE 31 s vyhrievaním, so vzduchovým odpružením, ventiláciou, lakťovými opierkami (pravá, ľavá), s joystikmi riadenia, pedálmi na otočnom pracovisku otočné pracovisko – s mechanickou otočou, elektrickou brzdou, sedačkou BE-GE 31 s vyhrievaním, so vzduchovým odpružením, ventiláciou, lakťovými opierkami (pravá, ľavá), s joystikmi riadenia, pedálmi na otočnom pracovisku ochranný poťah sedačky (LKT) mechanická otoč mechanická otoč s elektrickou brzdou klimatizácia Webasto s nezávislým chladičom a samostatným ventilátorom rádio s CD a USB portom, 2 reproduktory ochrana skiel kabíny ochrannou železnou mrežou: zadné okno 1x predné bočné okno 2x vrchná ochrana dverí 2x spodná ochrana dverí 2x bočné pracovné svetla na kabíne – pracovné osvetlenie LED svetlami 2x2ks predohrev motora (ohrev cirkulačného chladiaceho obehu)
Ostatné záves pre príves 14t elektrohydraulické rýchlospojky – s vývodom dozadu (pre pohon prídavných zariadení, pohon a brzdenie vyvážacieho vozíka) prietokový merač paliva hydraulické náplne – BIO olej namiesto minerálneho oleja

Výbava na želanie

Navijak

2х100 kN, dvojrýchlostný vybavený lamelami s keramickým obložením, manuálnym prevodom ovládaný elektrohydraulicky s maximálnou rýchlosťou navíjania 1,2m/s (priemer lana/dĺžka lana 12mm/90 13mm/75m)
2х100 kN, dvojrýchlostný vybavený lamelami s organickým obložením, automatickým prevodom ovládaný elektrohydraulicky s maximálnou rýchlosťou navíjania 1,2m/s (priemer lana/dĺžka lana 12mm/140m, 13mm/120m)
2х120 kN, dvojrýchlostný vybavený lamelami s organickým obložením, automatickým prevodom ovládaný elektrohydraulicky s maximálnou rýchlosťou navíjania 1,2m/s (priemer lana/dĺžka lana 12mm/140m, 13mm/120m)
ventil kontroly váhy nákladu
riadenie ťažnej sily navijaku – možné iba na 1 bubon navijaka (len pre 2×100 kN-120m)
reťazové úväzky 2 m, WN-G10-8×24 + KSRV-8-G10
reťazové úväzky 2,5 m, WN-G10-8×24 + KSRV-8-G10
reťazové úväzky 2 m, WN-G10-10×35 + KSRV-10-G10
reťazové úväzky 2,5 m, WN-G10-10×35 + KSRV-10-G10
klzné spony GBGV 7/8-G10 10 ks (2×5)
klzné spony GBGV 10-G10 10 ks (2×5)

Nápravy

NAF

Zadný štít

sklopný, vahadlový s nízkym kozlíkom s vodiacimi kladkami a ochrannými oblúkmi
sklopný, vahadlový s nízkym kozlíkom vodiacimi sférickými kladkami, ochrannými oblúkmi a otočnou klanicou
sklopný, vahadlový, vodiacimi sférickým kladkami a klembankom
sklopný, bezvahadlový so samostatným zdvižným ramenom a s vodiacimi sférickými kladkami
sklopný, bezvahadlový so samostatným zdvižným ramenom a s vodiacimi sférickými kladkami a klembankom

Predná radlica

radlica s hydraulickými prstami pre potreby úchopu kmeňov a sortimentov pri manipulácii dreva, ovládané elektricky pomocou joystika
skrinky na náradie na prednej radlici – odkladacie boxy 2 ks

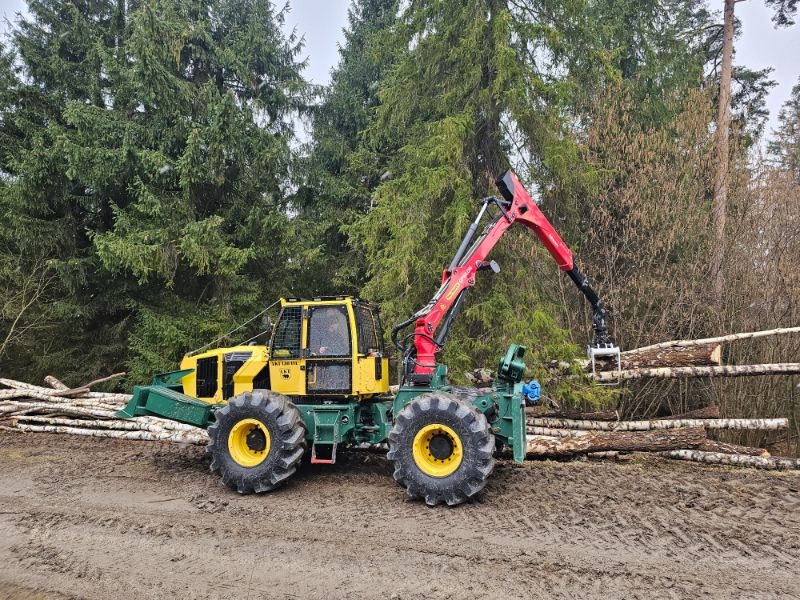

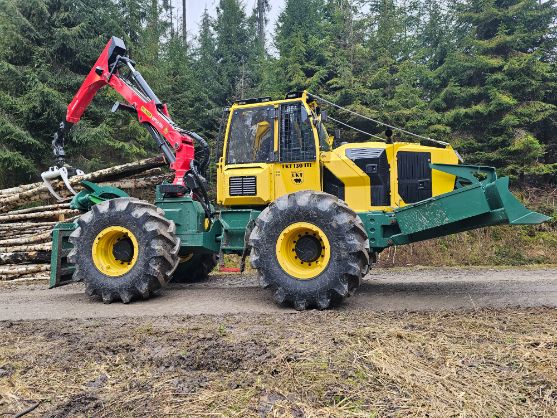

Hydraulický manipulátor

hydraulická ruka M90 R80 Epsilon Palfinger s dosahom 8 m s možnosťou zloženia ruky do prepravnej polohy s pracovným tlakom do 220 bar, plávajúca poloha, podpera kmeňov, s montážnym podstavcom, hydrorozvodmi a elektrohydraulickým ovládaním z kabíny operátora
hydraulická ruka S 110 R80 Epsilon Palfinger s dosahom 8 m s možnosťou zloženia ruky do prepravnej polohy s pracovným tlakom do 205 bar, plávajúca poloha, podpera kmeňov, svetlá s podstavcom, hydrozvodmi a elektorhydraulickým ovládaním z kabíny operátora
hydraulická ruka S 120 R80 Epsilon Palfinger s dosahom 8,0 m s možnosťou zloženia ruky do prepravnej polohy, pracovným tlakom do 225 bar, plávajúca poloha, podpera kmeňov, svetlá s podstavcom, hydrozvodmi a elektorhydraulickým ovládaním z kabíny operátora
svetlá – (2 ks) na ramene hydraulickej ruky
drapák FG 37
drapák FG 43S – na drevo veľkých objemov a modelové ruky M/S
drapák FG31R – na vývoz biomasy (korunových častí) nie je možné približovanie kmeňov

Pneumatiky vrátane diskov

Nokian 540/70 – 30
Alliance 540/70 – 30
Nokian 23,1 – 26
Alliance 23,1 – 26
Tianli 23,1 – 26
Alliance 28,L – 26
Tianli 28,L – 26
protišmykové reťaze FORSTGRIP FG 202 3/1 SP (18,4 – 30) priemer článku reťaze: 12,5 mm, 1 pár
protišmykové reťaze FORSTGRIP FG 202 3/2 SP (18,4 – 30) priemer článku reťaze: 12,5 mm, 1 pár
protišmykové reťaze FORSTGRIP FG 206 3/1 SP (540/70 – 30) priemer článku reťaze: 12,5 mm, 1 pár
protišmykové reťaze FORSTGRIP FG 206 3/2 SP (540/70 – 30) priemer článku reťaze: 12,5 mm, 1 pár
protišmykové reťaze FORSTGRIP FG 220 3/1 SP (23,1 – 26) priemer článku reťaze: 12,5 mm, 1 pár
protišmykové reťaze FORSTGRIP FG 220 6/1 SP (23,1 – 26) priemer článku reťaze: 15,5 mm, 1 pár
protišmykové reťaze FORSTGRIP FG 234 3/1 SP (28,1 – 26) priemer článku reťaze: 12,5 mm, 1 pár
protišmykové reťaze FORSTGRIP FG 234 3/2 SP (28,1 – 26) priemer článku reťaze: 15,5 mm, 1 pár

Diaľkové ovládanie

TERRA FUNK FA5 (štart – stop systém, ovládanie navijakov, regulácia plynu)
TERRA FUNK FA7 (štart – stop systém, ovládanie pojazdu stroja, navijakov, zadného štítu a regulácia plynu)

Kabína

otočné pracovisko – s mechanickou otočou, sedačkou BE-GE 31 s vyhrievaním, so vzduchovým odpružením, ventiláciou, lakťovými opierkami (pravá, ľavá), s joystikmi riadenia, pedálmi na otočnom pracovisku
otočné pracovisko – s mechanickou otočou, elektrickou brzdou, sedačkou BE-GE 31 s vyhrievaním, so vzduchovým odpružením, ventiláciou, lakťovými opierkami (pravá, ľavá), s joystikmi riadenia, pedálmi na otočnom pracovisku
ochranný poťah sedačky (LKT)
mechanická otoč
mechanická otoč s elektrickou brzdou
klimatizácia Webasto s nezávislým chladičom a samostatným ventilátorom
rádio s CD a USB portom, 2 reproduktory
ochrana skiel kabíny ochrannou železnou mrežou:
- zadné okno 1x
- predné bočné okno 2x
- vrchná ochrana dverí 2x
- spodná ochrana dverí 2x
bočné pracovné svetla na kabíne – pracovné osvetlenie LED svetlami 2x2ks
predohrev motora (ohrev cirkulačného chladiaceho obehu)

Ostatné

záves pre príves 14t
elektrohydraulické rýchlospojky – s vývodom dozadu (pre pohon prídavných zariadení, pohon a brzdenie vyvážacieho vozíka)
prietokový merač paliva
hydraulické náplne – BIO olej namiesto minerálneho oleja

Prídavne zariadenia

Prídavné zariadenia k stroju LKT 130
Vyvážacie vozíky Typ 1042 – s krátkym oje pre LKT s hydraulickou rukou, nosnosťou vozíka 10 t, pohon 2×4 Typ 1042 – s krátkym oje pre LKT s hydraulickou rukou, nosnosťou vozíka 10 t, pohon 4×4 Typ 1442 – s krátkym oje pre LKT s hydraulickou rukou, nosnosťou vozíka 14 t, pohon 2×4 Typ 1442 – s krátkym oje pre LKT s hydraulickou rukou, nosnosťou vozíka 14 t, pohon 4×4
Stínacie hlavice stínacia hlavica Nisula 175 E stínacia hlavica Nisula 205 E stínacia hlavica Nisula 285 E
Frézy jednodisková fréza TPF-1N dvojdisková fréza TPF-2
Trojbodový záves trojbodový záves
Odvetvovač Preťahovací odvetvovač

Prídavné zariadenia k stroju LKT 130

Vyvážacie vozíky

Typ 1042 – s krátkym oje pre LKT s hydraulickou rukou, nosnosťou vozíka 10 t, pohon 2×4
Typ 1042 – s krátkym oje pre LKT s hydraulickou rukou, nosnosťou vozíka 10 t, pohon 4×4
Typ 1442 – s krátkym oje pre LKT s hydraulickou rukou, nosnosťou vozíka 14 t, pohon 2×4
Typ 1442 – s krátkym oje pre LKT s hydraulickou rukou, nosnosťou vozíka 14 t, pohon 4×4
