LKT 150

Lesný kolesový ťahač LKT 150 vychádza z osvedčenej typovej rady LKT 81. Je s ňou koncepčne zhodný a zabezpečuje čiastočnú unifikovanosť jednotlivých agregátova dielov. Vyšší výkon motora 149 kW dodáva stroju silu navyše, no napriek silnejšiemu motoru je zachovaná nízka hladina hluku v kabíne a nízka celková hmotnosť stroja. Ťahač je riadený zlamovaním rámov pomocou dvoch hydraulických valcov.

Čítať ďalej

Model má hydrostatický pohon s mechanickou dvojstupňovou rozvodovkou. Na približovanie kmeňov z porastu má ideálne dimenzovaný dvojbubnový navijak s ťažnou silou 80 kN a sklopný zadný štít. Na želanie môže byť dodávaná s navijakom 2×100 kN. V prípade doplnenia stroja o hydraulickú ruku je možne využívať aj metódu priťahovania kmeňov pomocou ruky, prípadne môže byť ťahač vybavený zverným oplenom. Stroj je aj vďaka pneumatikám so zvýšenou nosnosťou a odolnosťou voči prerazeniu, núdzovému hydraulickému riadeniu, automatike pojazdu, vstrekovaniu pre zimný štart, ako aj ďalším moderným prvkom konštrukcie určený pre prácu v najnáročnejších podmienkach.

Ťahač môže byť dodávaný s výkyvnou prednou nápravou alebo v prevedení s veľkopriemerovým axiálnym stredovým ložiskom a pevnou prednou nápravou.

Hlavné výhody

Nová bezpečnostná kabína s moderným dizajnom poskytuje operátorovi väčší komfort, umožňuje ideálny rozhľad pri práci a lepšie manipulovanie s materiálom
Hydrostatický pohon s riadením výkonu a reguláciou zaťaženia (automatické prispôsobenie rýchlosti a ťažnej sily) umožňuje plynulý pohyb pri práci v teréne

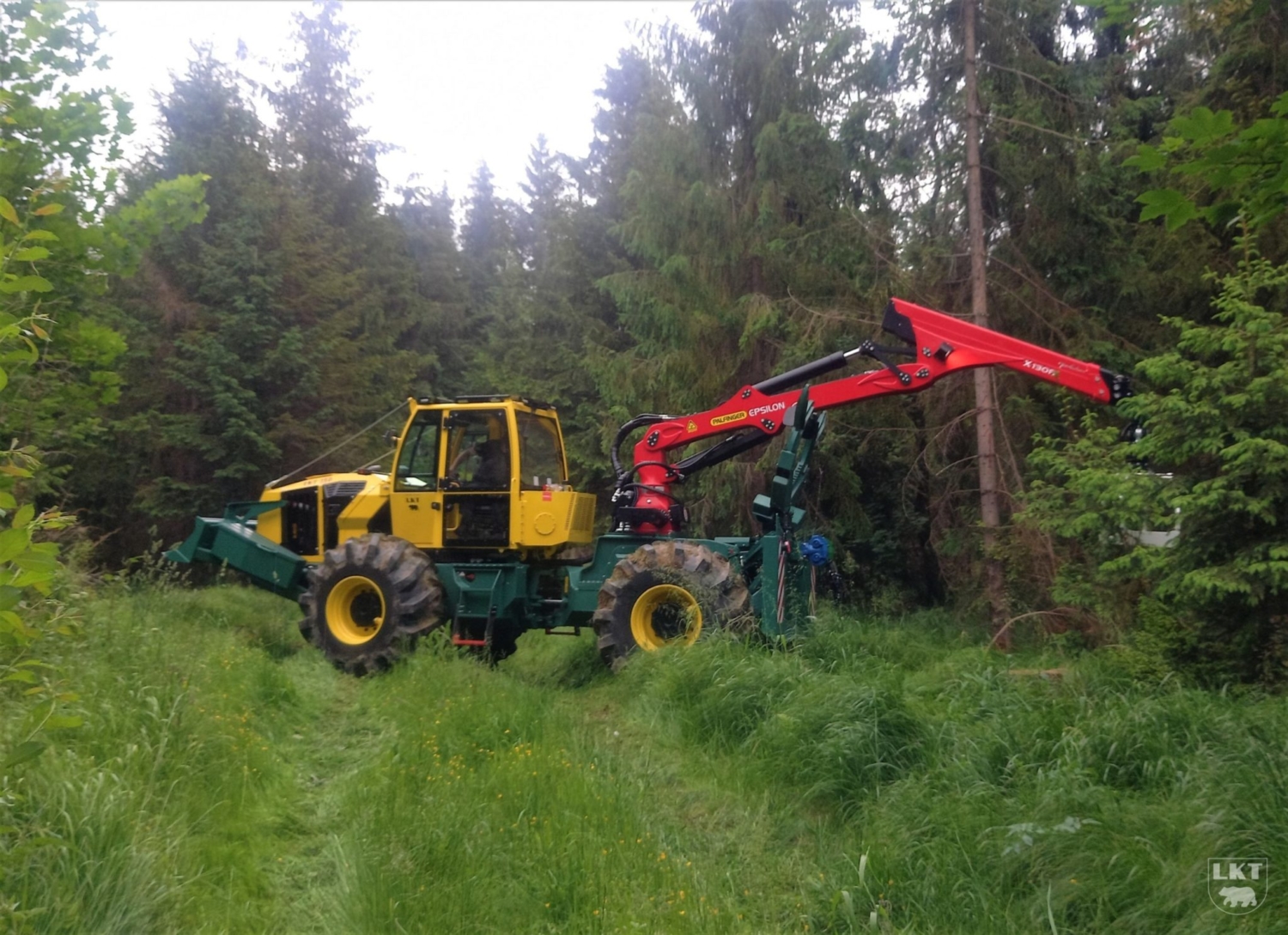

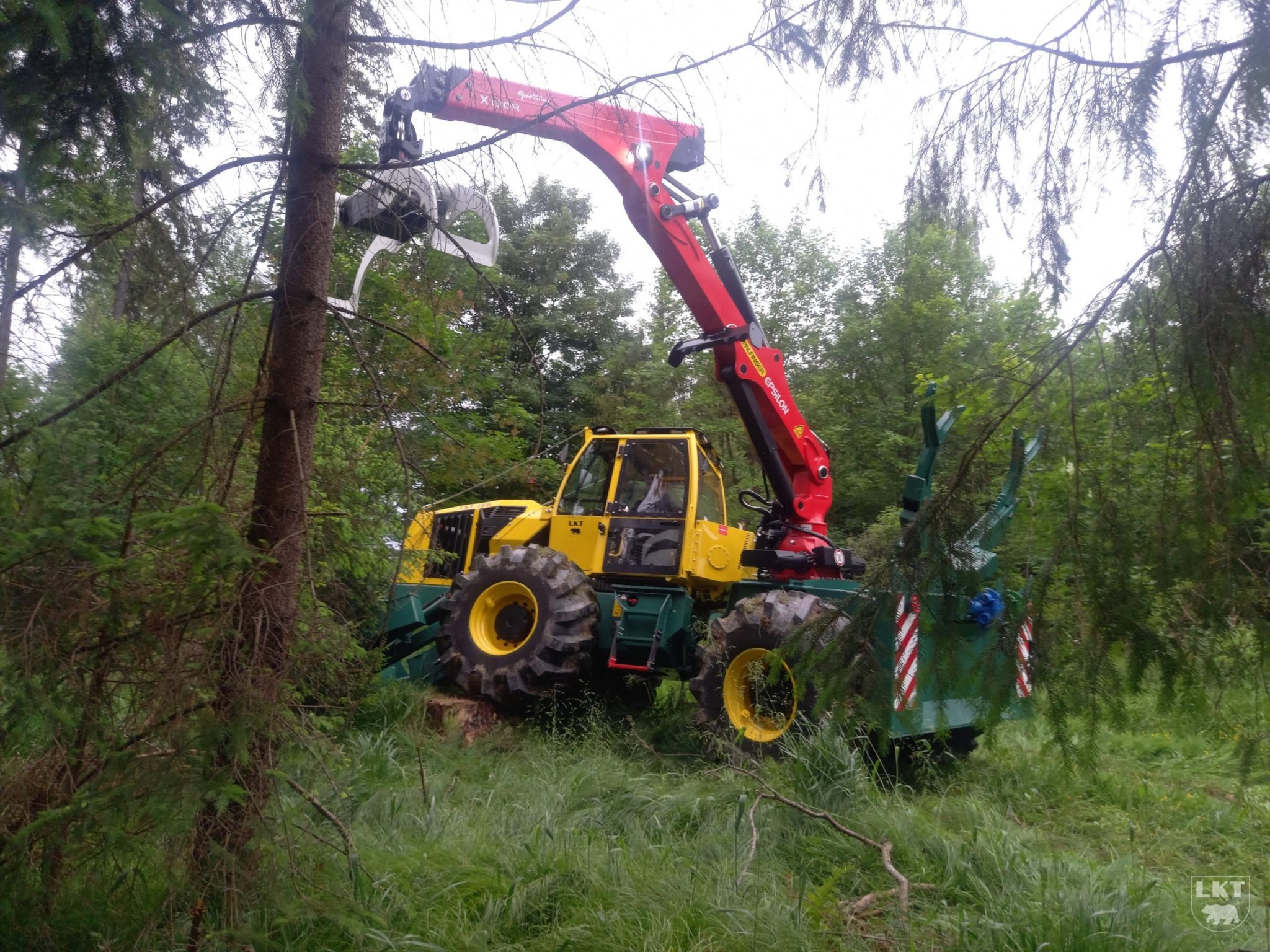

Hydraulická ruka umožňuje rozšíriť okruh spôsobu využitia stroja a efektivitu ťažby a tým aj ekonomiku prevádzky
Regulácia dynamiky jazdy s možnosťou jazdy s plazivými rýchlosťami umožňuje používanie širokej škály prídavných zariadení
Pripojením prívesu zabezpečuje vývoz sortimentu z porastu podobne ako forwarder

Motor

Motor
Výrobca a typ	Cummins QSB 4.5, 4 valcový, 149 kW, STG V.
Druh	naftový, štvordobý s turbodúchadlom
Objem palivovej nádrže	110 l

Riadenie
Druh	plnohydraulické servoriadenie zlamovaním rámov okolo zvislých čapov pomocou 2 priamočiarych hydromotorov
Ovládanie	volantové s núdzovým riadením

Transmisia

Transmisia
Výrobca / Druh	hydrostatická s hydrostatickým prevodníkom DANFOSS, s axiálnym regulačným čerpadlom, s automatikou pojazdu
Rozvodovka	dvojstupňová hydraulická, dvojmotorová
Režim	cesta/terén
Max. rýchlosť	34 km/h

Nápravy
Výrobca	NAF
Diferenciál	lamelová uzávierka diferenciálu ovládaná elektrohydraulicky
Prevádzkové brzdy	lamelové ovládané brzdičom SAFIM
Parkovacia brzda	elektrohydraulická
Predná náprava	pevná
Zadná náprava	pevná

Pneumatiky
Rozmer	23,1 – 26

Štandardná výbava

Kabína – inovovaná
Certifikáty	ROPS, FOPS, OPS
Sedačka	sedačka s vyhrievaním, so vzduchovým odpružením a otočným pracoviskom, mechanická otoč

Navijak
Druh	2x 80 kN elektrohydraulický dvojbubnový s voľným odvíjaním lana
Pohon	hydromotor DANFOSS
Ťažná sila	80 kN
Navíjacia rýchlosť	0,8 m/sec. max
Priemer / dĺžka lana	12 mm/90 m al. 13 mm/75 m

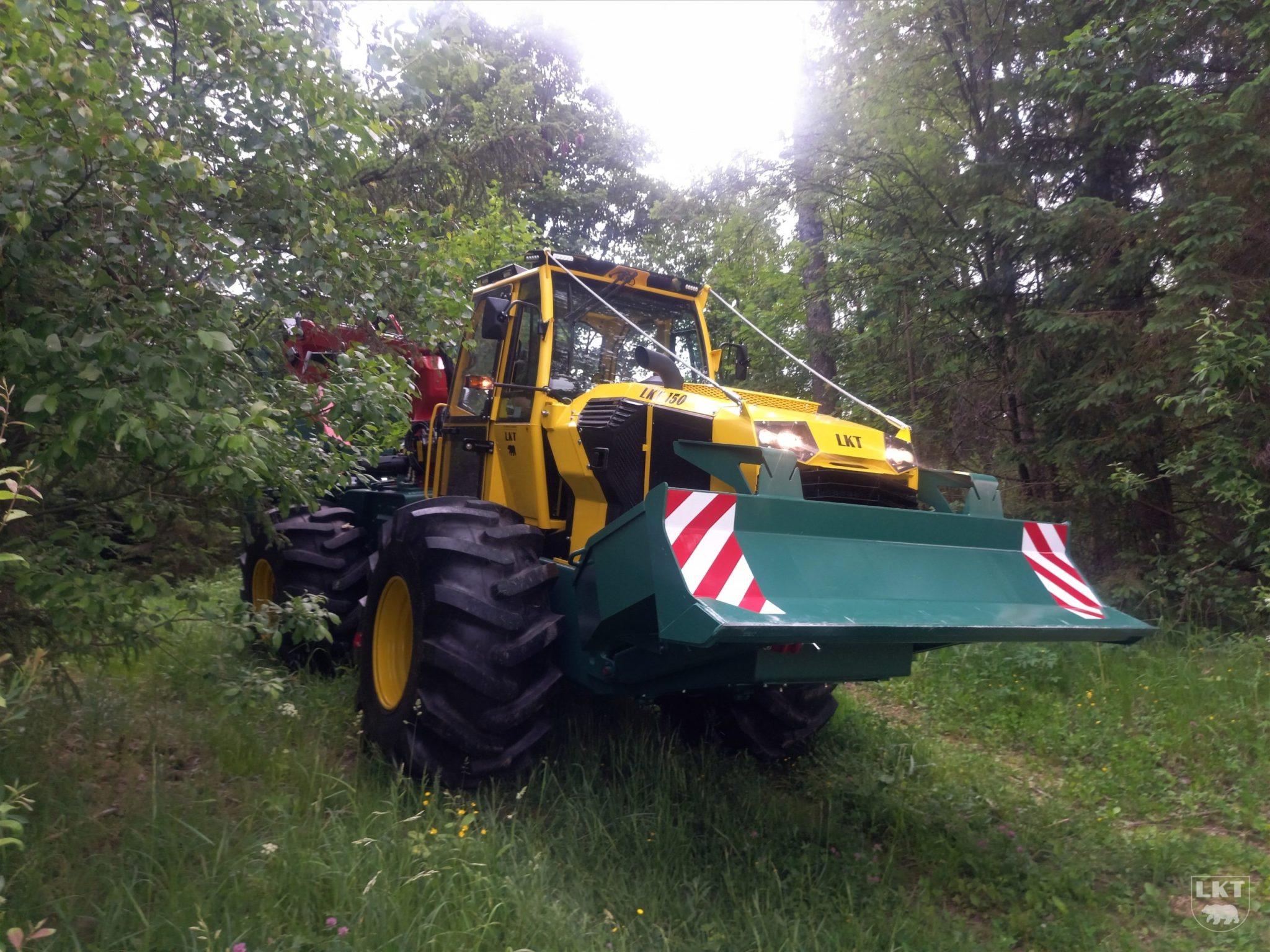

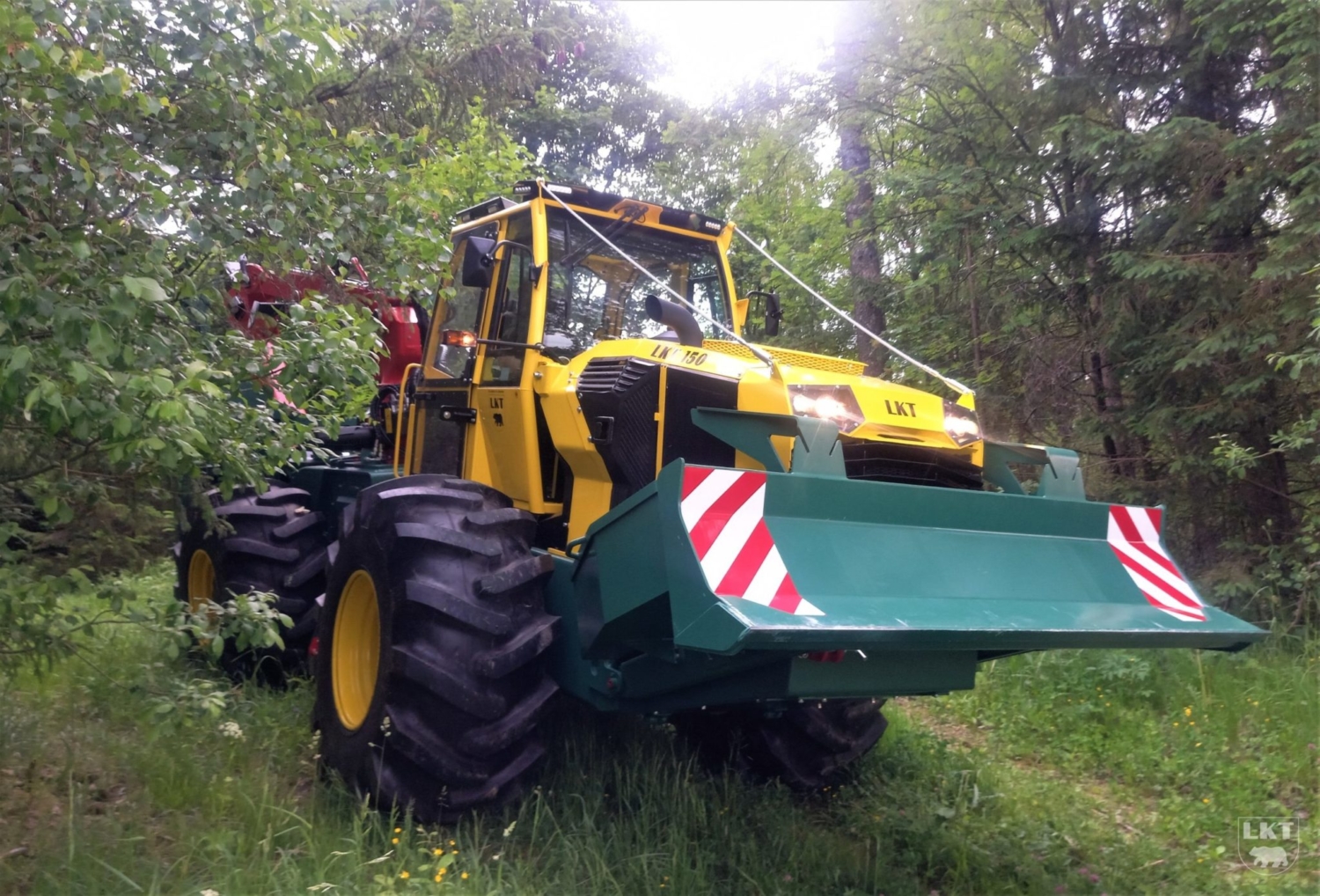

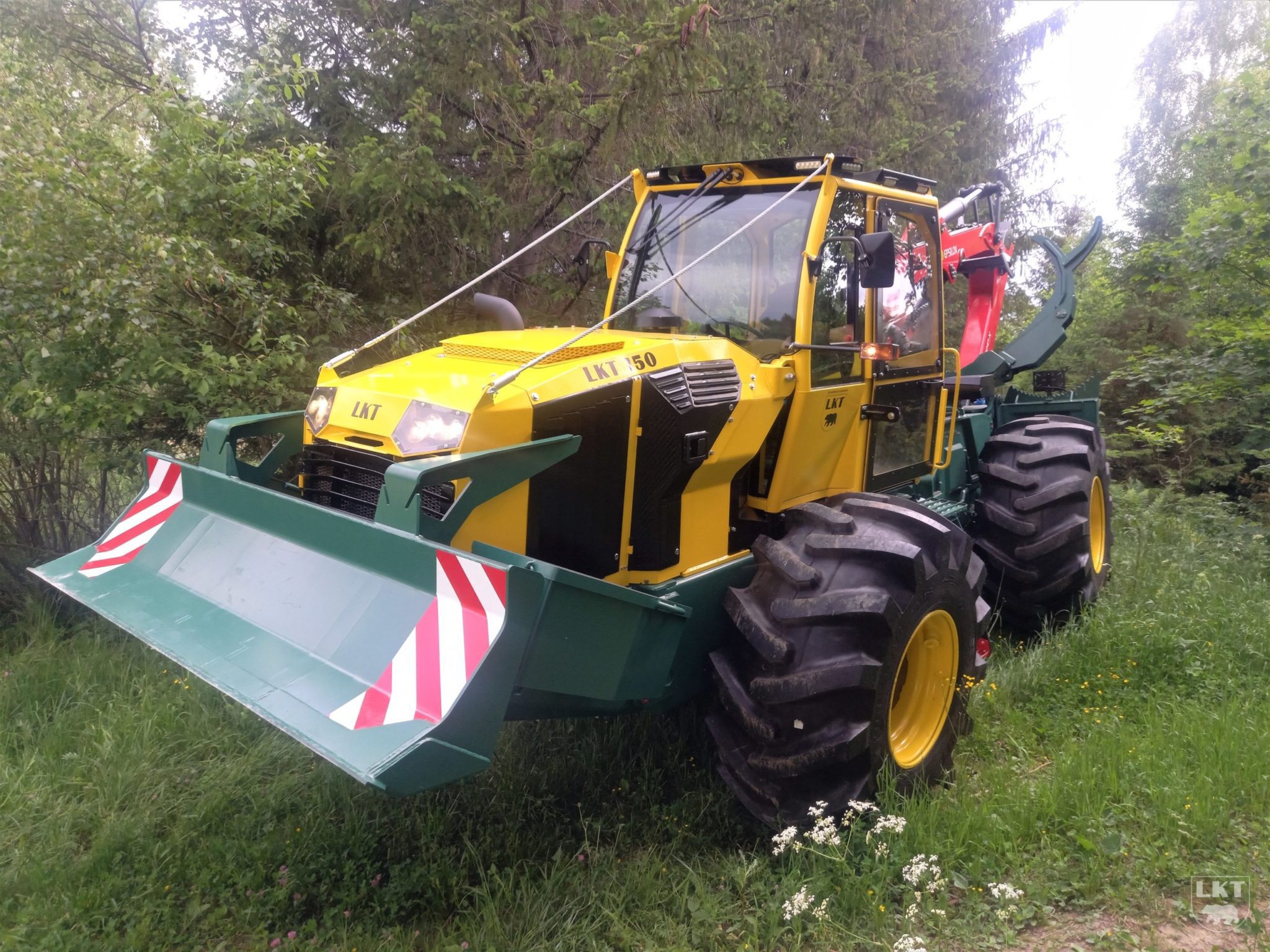

Predná rampovacia radlica

Hydraulická ruka

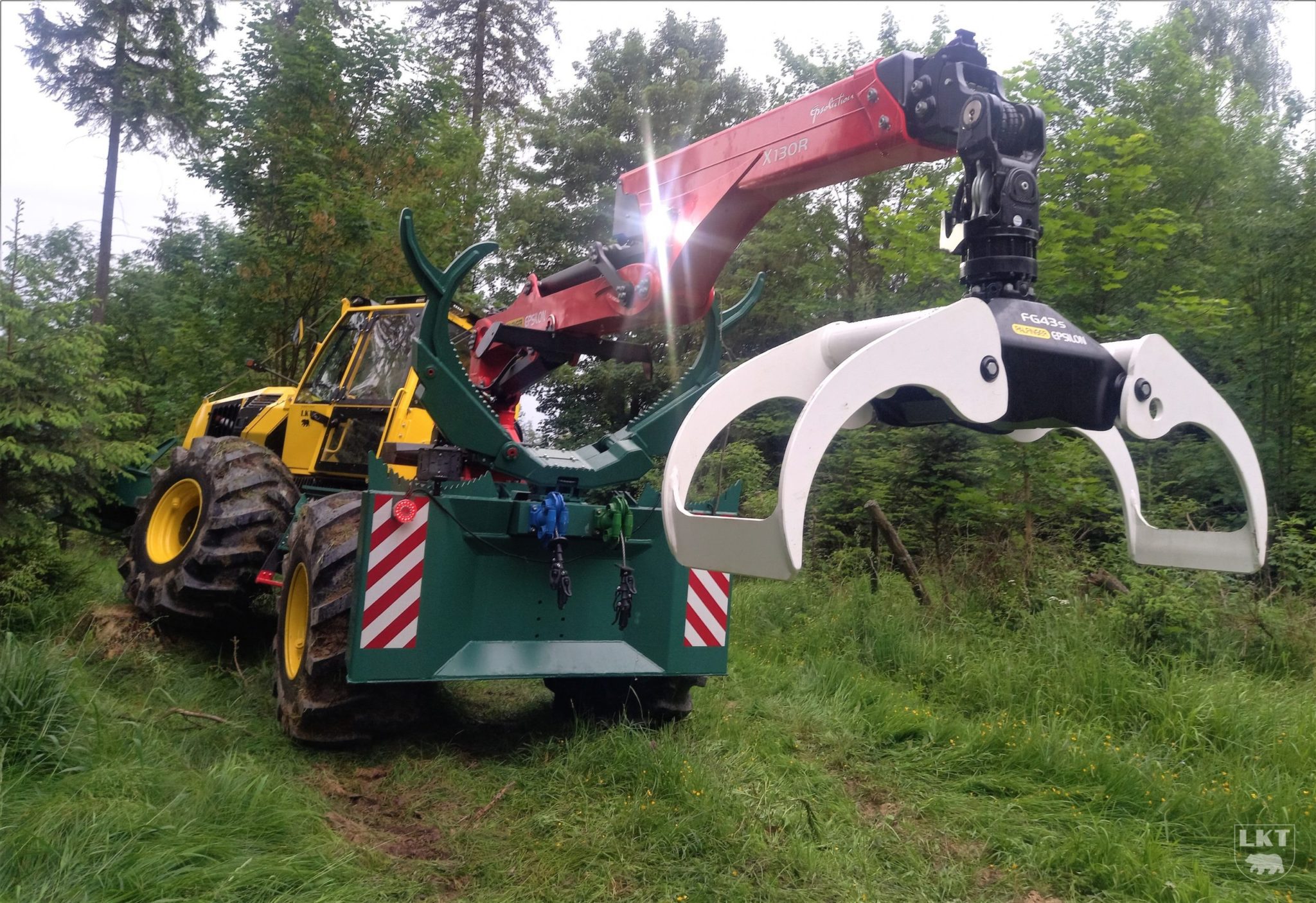

Hydraulická ruka M90 R80 Epsilon Palfinger s drapákom FG43S dosahom 8m s možnosťou zloženia ruky do prepravnej polohy s pracovným tlakom do 220 bar, plávajúca poloha, podpera kmeňov, s montážnym podstavcom, hydrorozvodmi a elektrohydraulickým ovládaním z kabíny operátora

Zadný štít
sklopný, ovládaný hydraulicky, bezvahadlový s klembankom a vodiacimi sférickými kladkami

Rámy
výkyv predného oproti zadnému rámu zabezpečuje axiálne ložisko s možnosťou aretácie

Pracovné hydraulické čerpadlo
147 cm3/ot s elektro momentovou reguláciou

Objem hydraulickej nádrže
155 l

Pracovný tlak
240 bar

Elektrický systém
Napätie	24 V
Alternátor	70A/28V
Akumulátorové batérie	12V/50Ah, 2 ks
Štartér	4 kW/24V

Hmotnosť
14 500 kg

Rozmery
DxŠxV: 9.270 x 2.550 x 3.100 mm

Voliteľná výbava

Výbava na želanie
Navijak 2х100 kN, dvojrýchlostný vybavený lamelami s keramickým obložením, manuálnym prevodom ovládaný elektrohydraulicky s maximálnou rýchlosťou navíjania 1,2m/s (priemer lana/dĺžka lana 12mm/90m, 13mm/75m) 2х100 kN, dvojrýchlostný vybavený lamelami s organickým obložením, automatickým prevodom ovládaný elektrohydraulicky s maximálnou rýchlosťou navíjania 1,2m/s (priemer lana/dĺžka lana 12mm/140m, 13mm/120m) 2х120 kN, dvojrýchlostný vybavený lamelami s organickým obložením, automatickým prevodom ovládaný elektrohydraulicky s maximálnou rýchlosťou navíjania 1,2m/s (priemer lana/dĺžka lana 12mm/140m, 13mm/120m) ventil kontroly váhy nákladu riadenie ťažnej sily navijaku – možné iba na 1 bubon navijaka (len pre 2×100 kN-120m)
Zadný štít sklopný, bez vahadlový so samostatným zdvižným ramenom s vodiacimi sférickými kladkami a klembankom
Hydraulická ruka hydraulická ruka M90 R96 Epsilon Palfinger hydraulická ruka S 110 R80 Epsilon Palfinger hydraulická ruka S 110 R96 Epsilon Palfinger hydraulická ruka S 120 R80 Epsilon Palfinger hydraulická ruka S 120 R96 Epsilon Palfinger hydraulická ruka X 130 R80 Epsilon Palfinger hydraulická ruka X 130 R96 Epsilon Palfinger svetlá – (2 ks) na ramene hydraulickej ruky
Drapák Drapák FG57X – na drevo veľkých objemov a modelové ruky S Drapák FG31R – na vývoz biomasy (korunových častí) nie je možné približovanie kmeňov
Predná radlica skrinky na náradie na prednej radlici – odkladacie boxy 2 ks
Pneumatiky vrátane diskov Nokian 650/60-26,5 Tianli, Alliance 28,1-26 protišmykové reťaze s priemerom hrúbky materiálu 14mm 1pár protišmykové reťaze s priemerom hrúbky materiálu 16mm 1pár
Diaľkové ovládanie TERRA FUNK FA5 (štart – stop systém, ovládanie navijakov, regulácia plynu) TERRA FUNK FA7 (štart – stop systém, ovládanie pojazdu stroja, navijakov, zadného štítu a regulácia plynu)
Kabína otočné pracovisko s mechanickou otočou a elekrickou brzdou ochranný poťah sedačky (LKT) klimatizácia Webasto s nezávislým chladičom a samostatným ventilátorom kamera s monitorom rádio s CD a USB portom, 2 reproduktory ochrana skiel kabíny ochrannou železnou mrežou: zadné okno predné bočné okná 2x zadné bočné okno 1x vrchná ochrana dverí 1x spodná ochrana dverí 1x bočné pracovné svetla na kabíne – pracovné osvetlenie LED svetlami 2x2ks predohrev motora (ohrev cirkulačného chladiaceho obehu)
Ostatné záves pre príves 14t elektrohydraulické rýchlospojky – s vývodom dozadu (pre pohon prídavných zariadení, pohon a brzdenie vyvážacieho vozíka) prietokový merač paliva hydraulické náplne – BIO olej namiesto minerálneho oleja

Výbava na želanie

Navijak

2х100 kN, dvojrýchlostný vybavený lamelami s keramickým obložením, manuálnym prevodom ovládaný elektrohydraulicky s maximálnou rýchlosťou navíjania 1,2m/s (priemer lana/dĺžka lana 12mm/90m, 13mm/75m)
2х100 kN, dvojrýchlostný vybavený lamelami s organickým obložením, automatickým prevodom ovládaný elektrohydraulicky s maximálnou rýchlosťou navíjania 1,2m/s (priemer lana/dĺžka lana 12mm/140m, 13mm/120m)
2х120 kN, dvojrýchlostný vybavený lamelami s organickým obložením, automatickým prevodom ovládaný elektrohydraulicky s maximálnou rýchlosťou navíjania 1,2m/s (priemer lana/dĺžka lana 12mm/140m, 13mm/120m)
ventil kontroly váhy nákladu
riadenie ťažnej sily navijaku – možné iba na 1 bubon navijaka (len pre 2×100 kN-120m)

Zadný štít

sklopný, bez vahadlový so samostatným zdvižným ramenom s vodiacimi sférickými kladkami a klembankom

Hydraulická ruka

hydraulická ruka M90 R96 Epsilon Palfinger
hydraulická ruka S 110 R80 Epsilon Palfinger
hydraulická ruka S 110 R96 Epsilon Palfinger
hydraulická ruka S 120 R80 Epsilon Palfinger
hydraulická ruka S 120 R96 Epsilon Palfinger
hydraulická ruka X 130 R80 Epsilon Palfinger
hydraulická ruka X 130 R96 Epsilon Palfinger
svetlá – (2 ks) na ramene hydraulickej ruky

Drapák

Drapák FG57X – na drevo veľkých objemov a modelové ruky S
Drapák FG31R – na vývoz biomasy (korunových častí) nie je možné približovanie kmeňov

Predná radlica

skrinky na náradie na prednej radlici – odkladacie boxy 2 ks

Pneumatiky vrátane diskov

Nokian 650/60-26,5
Tianli, Alliance 28,1-26
protišmykové reťaze s priemerom hrúbky materiálu 14mm 1pár
protišmykové reťaze s priemerom hrúbky materiálu 16mm 1pár

Diaľkové ovládanie

TERRA FUNK FA5 (štart – stop systém, ovládanie navijakov, regulácia plynu)
TERRA FUNK FA7 (štart – stop systém, ovládanie pojazdu stroja, navijakov, zadného štítu a regulácia plynu)

Kabína

otočné pracovisko s mechanickou otočou a elekrickou brzdou
ochranný poťah sedačky (LKT)
klimatizácia Webasto s nezávislým chladičom a samostatným ventilátorom
kamera s monitorom
rádio s CD a USB portom, 2 reproduktory
ochrana skiel kabíny ochrannou železnou mrežou:
- zadné okno
- predné bočné okná 2x
- zadné bočné okno 1x
- vrchná ochrana dverí 1x
- spodná ochrana dverí 1x
bočné pracovné svetla na kabíne – pracovné osvetlenie LED svetlami 2x2ks
predohrev motora (ohrev cirkulačného chladiaceho obehu)

Ostatné

záves pre príves 14t
elektrohydraulické rýchlospojky – s vývodom dozadu (pre pohon prídavných zariadení, pohon a brzdenie vyvážacieho vozíka)
prietokový merač paliva
hydraulické náplne – BIO olej namiesto minerálneho oleja

Prídavné zariadenia

Prídavné zariadenia k stroju LKT 150
Vyvážacie vozíky Typ 1042 – s krátkym oje pre LKT, nosnosť vozíka 10 t, pohon 4×2 Typ 1042 – s krátkym oje pre LKT, nosnosť vozíka 10 t, pohon 4×4 Typ 1442 – s krátkym oje pre LKT, nosnosť vozíka 14 t, pohon 4×2 Typ 1442 – s krátkym oje pre LKT, nosnosť vozíka 14 t, pohon 4×4
Harvestorové hlavice harvestorová hlavica Nisula 425 C s riadením harvestorová hlavica Nisula 425 H s riadením harvestorová hlavica Nisula 500 C s riadením harvestorová hlavica Nisula 500 H s riadením
Stínacie hlavice stínacia hlavica Nisula 205 E s riadením stínacia hlavica Nisula 285 E s riadením stínacia hlavica Nisula 285 E+ s riadením
Fréza dvojdiskova fréza TPF-2
Trojbodový záves trojbodový záves
Mulčovač mulčovač
Odvetvovač Preťahovací odvetvovač
