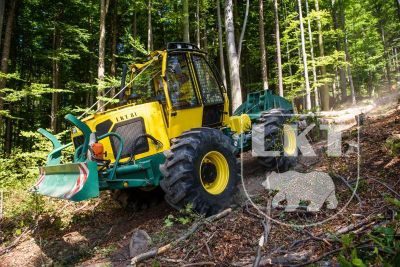

LKT 81 ITL

Koncepcia lesného kolesového ťahača LKT 81 ITL zachováva osvedčené klasické usporiadanie z LKT 81T s pohonom všetkých kolies rovnakej veľkosti a rovnakou vzdialenosťou náprav od osi otáčania.

Ťahač je riadený zlamovaním pomocou dvoch hydraulických valcov. Zalomenie rámu okolo zvislých čapov je možné až do 43°. Takto riešený podvozok v súčinnosti s pohonnou jednotkou, ktorou je 93 kW motor, s hydrodynamickou prevodovkou s radením pod záťažou, mechanickou jednostupňovou rozvodovkou a možnosťou blokácie hydrodynamického meniča umožňuje výbornú manévrovaciu schopnosť a jazdu aj vo veľmi náročnom teréne.

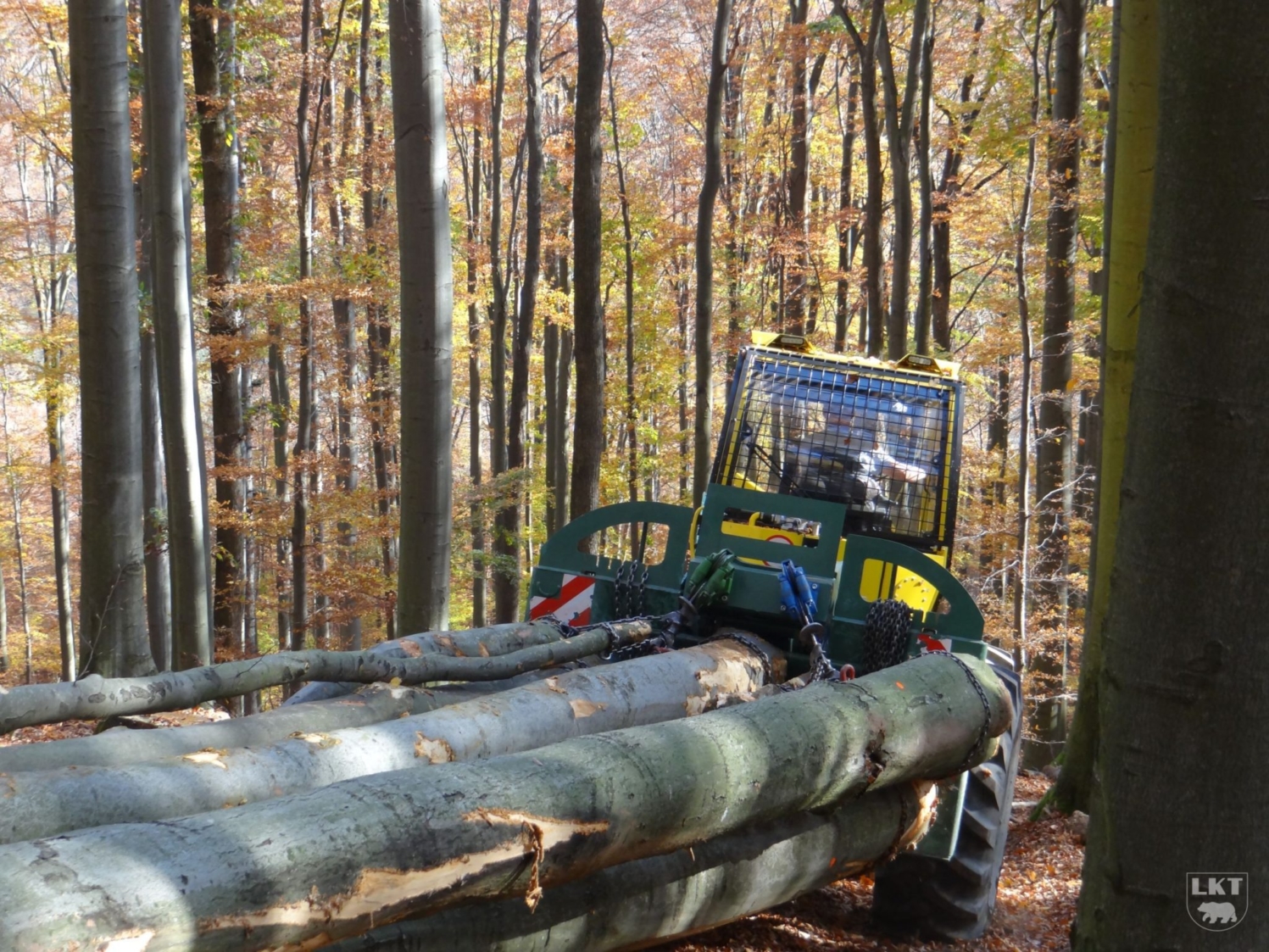

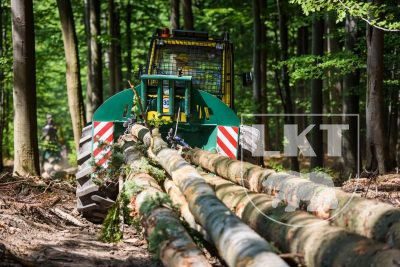

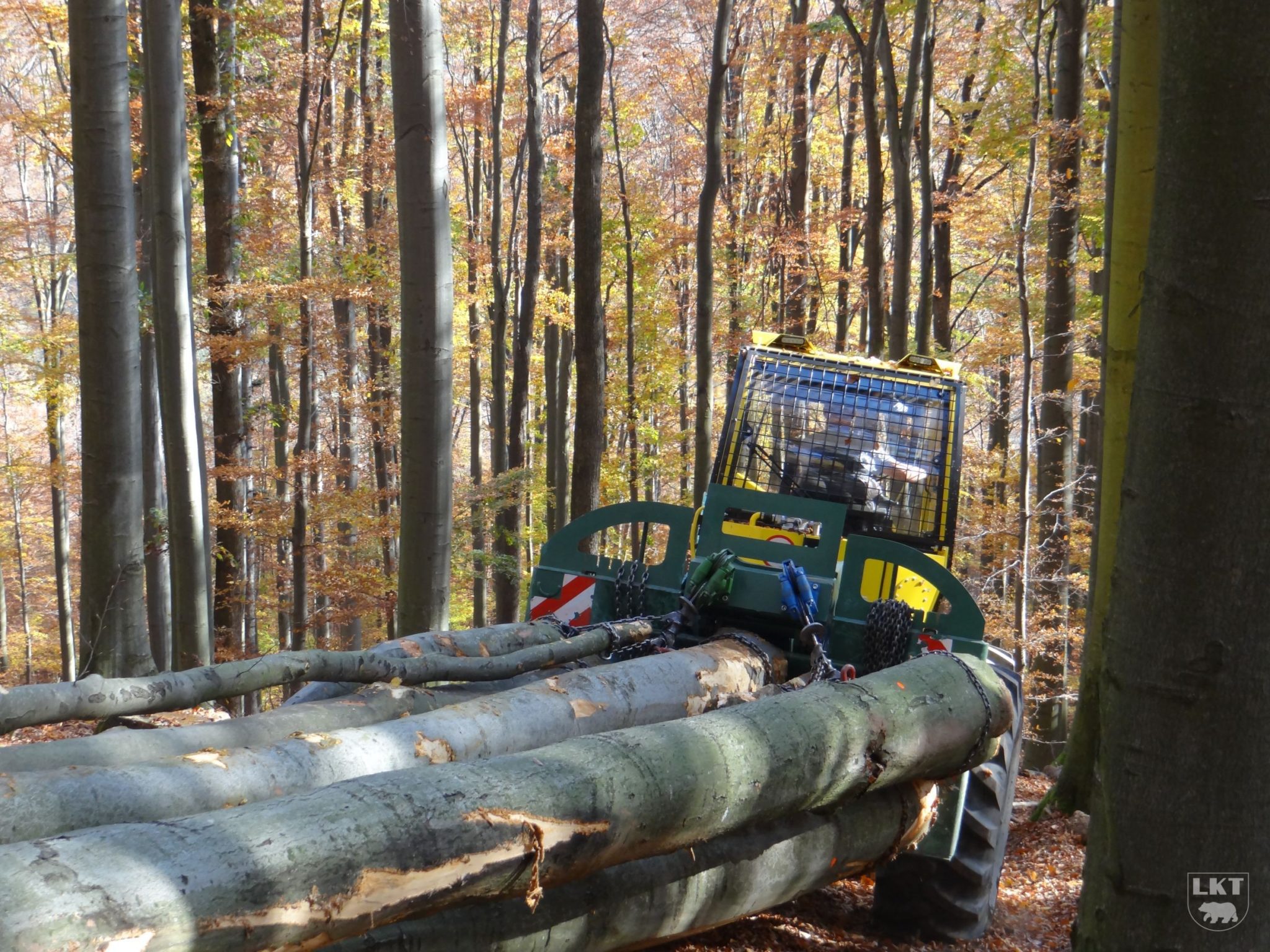

LKT 81 ITL je určený na približovanie kmeňov z porastu metódou zberného lana. Pre túto činnosť má ideálne dimenzovaný dvojbubnový navijak s ťažnou silou 80 kN. Po pritiahnutí kmeňov k ťahaču sa tieto ďalej dopravujú vlečením v polozávese. Radlica je špeciálne určená na rampovanie kmeňov a môže sa použiťaj na jednoduché zemné práce.

  • Nová bezpečnostná kabína s moderným dizajnom poskytuje operátorovi väčší komfort, umožňuje ideálny rozhľaď pri práci a lepšie manipulovanie s materiálom
  • Dva hydraulické valce zlamovania predlžujú životnosť, zlepšujú stabilitu stroja a jeho pevnosť
  • Prevodovka s hydrodynamickým meničom poskytuje presné a pohodlné radenie pod záťažou (bez spojky a zastavovania)
  • Možnosť montáže diaľkového ovládania aj pre pojazd a zatáčanie uľahčuje obsluhu traktora a zvyšuje bezpečnosť pri práci
Motor
Motor JCB, 4 valcový, 93 kW, STG II.
Druh naftový, štvordobý s turbodúchadlom
Objem palivovej nádrže 90 l
Riadenie
Druh plnohydraulické servoriadenie zlamovaním rámov okolo zvislých čapov pomocou 2 hydraulických valcov
Ovládanie volantové s núdzovým riadením
Transmisia
Výrobca / Druh hydrodynamická s radením pod zaťažením
Rozvodovka mechanická, jednostupňová
Prevodové stupne vpred 6
Prevodové stupne vzad 4 s blokáciu meniča
Max. rýchlosť 30 km/h
Nápravy
Výrobca NAF
Diferenciál lamelová uzávierka diferenciálu, ovládaná elektrohydraulický
Prevádzkové brzdy lamelové ovládané brzdičom SAFIM
Parkovacia brzda elektrohydraulická
Predná náprava pevná
Zadná náprava pevná
Pneumatiky
Rozmer 18,4/15-30 14 PR
Kabína
Certifikáty ROPS, FOPS, OPS
Sedačka sedačka mechanicky odpružená
Navijak
Druh 2x 80 kN elektrohydraulický dvojbubnový s voľným odvíjaním lana
Pohon hydromotor DANFOSS
Ťažná sila 80 kN
Navíjacia rýchlosť 0,8 m/sec. max
Priemer / dĺžka lana 12 mm/90 m al. 13 mm/75 m
Predná rampovacia radlica
Zadný štít
vahadlový, sklopný, ovládaný hydraulicky s vysokým kozlíkom s vodiacimi valcami
Rámy
výkyv predného rámu oproti zadnému rámu zabezpečuje axiálne ložisko s možnosťou aretácie
Pracovné hydraulické čerpadlo
 75 cm3/ ot
Objem hydraulickej nádrže
100 l
Pracovný tlak
 200 bar
Elektrický systém
Napätie 24 V
Alternátor 70A/28V
Akumulátorové batérie 12V/50Ah, 2 ks
Štartér 4 kW/24V
Hmotnosť
8 900 kg
Rozmery
DxŠxV: 6.138 x 2.550 x 3.100 mm
Výbava na želanie
Navijak

  • 2х100 kN, dvojrýchlostný vybavený lamelami s keramickým obložením, manuálnym prevodom ovládaný elektrohydraulicky s maximálnou rýchlosťou navíjania 1,2m/s (priemer lana/dĺžka 12mm/90m, 13mm/75 m)
  • 2х100 kN, dvojrýchlostný vybavený lamelami s organickým obložením, automatickým prevodom ovládaný elektrohydraulicky s maximálnou rýchlosťou navíjania 1,2m/s (priemer lana/dĺžka 12mm/140m, 13mm/120m)
  • 2х120 kN, dvojrýchlostný vybavený lamelami s organickým obložením, automatickým prevodom ovládaný elektrohydraulicky s maximálnou rýchlosťou navíjania 1,2m/s priemer lana/dĺžka 12mm/140m, 13mm/120m)
  • ventil kontroly váhy nákladu
  • riadenie ťažnej sily navijaku – možné iba na 1 bubon navijaka (len pre 2×100 kN-120m)
  • reťazové úväzky 2 m, WN-G10-8×24 + KSRV-8-G10
  • reťazové úväzky 2,5 m, WN-G10-8×24 + KSRV-8-G10
  • reťazové úväzky 2,5 m, WN-G10-10×35 + KSRV-10-G10
  • reťazové úväzky 2,5 m, WN-G10-10×35 + KSRV-10-G10
  • klzné spony GBGV 7/8-G10 10 ks (2×5)
  • klzné spony GBGV 10-G10 10 ks (2×5)
Nápravy

  • DANA SPICER
Rozvodovka

  • dvojstupňová rozvodovka režim terén/cesta max rýchlosť 36 km/h
Zadný štít

  • sklopný, vahadlový s nízkym kozlíkom s vodiacimi kladkami a ochrannými oblúkmi
  • sklopný, vahadlový s nízkym kozlíkom vodiacimi sférickými kladkami, ochrannými oblúkmi a otočnou klanicou
  • sklopný, vahadlový s nízkym kozlíkom, vodiacimi sférickým kladkami a klembankom

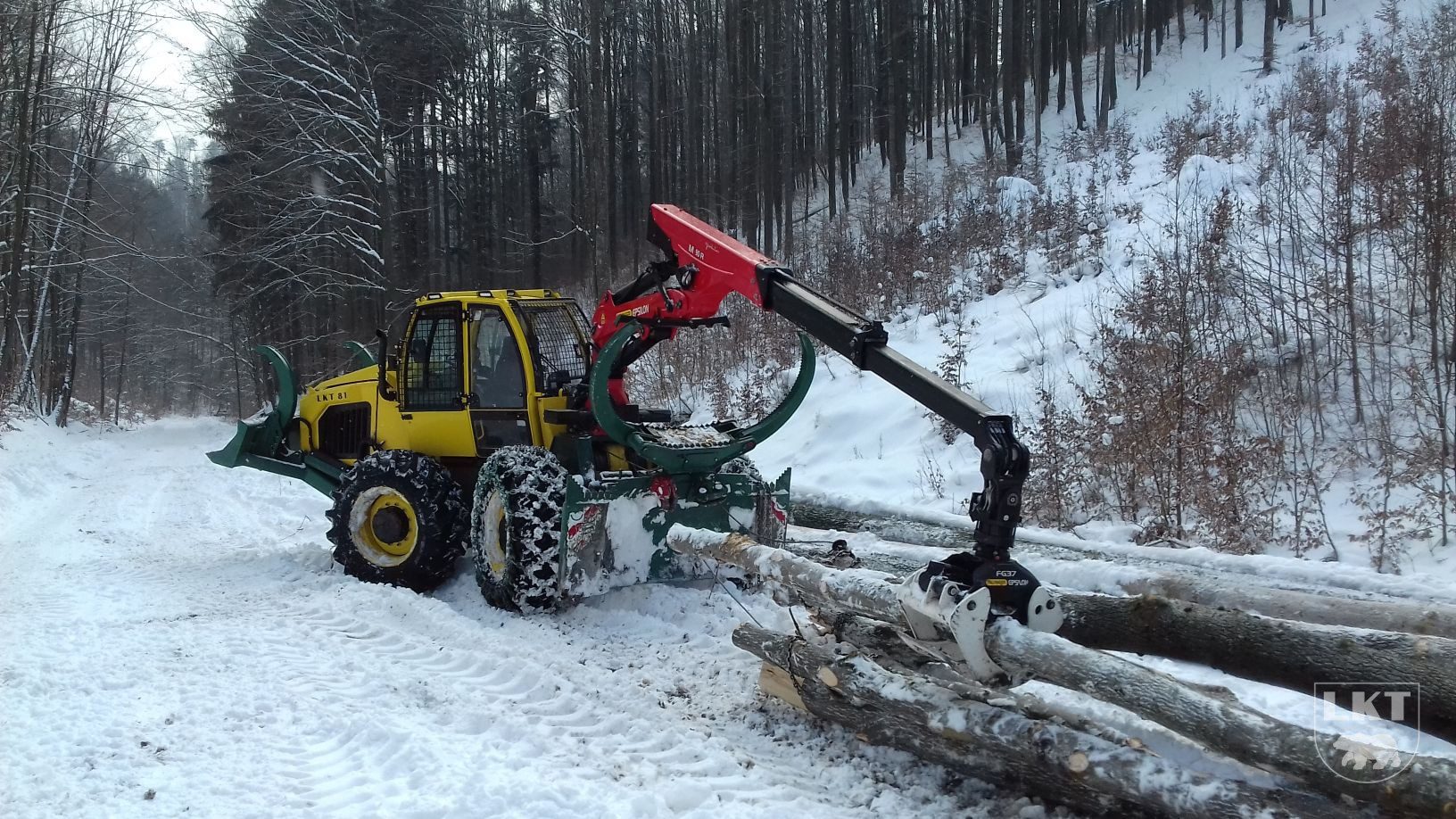

Hydraulický manipulátor

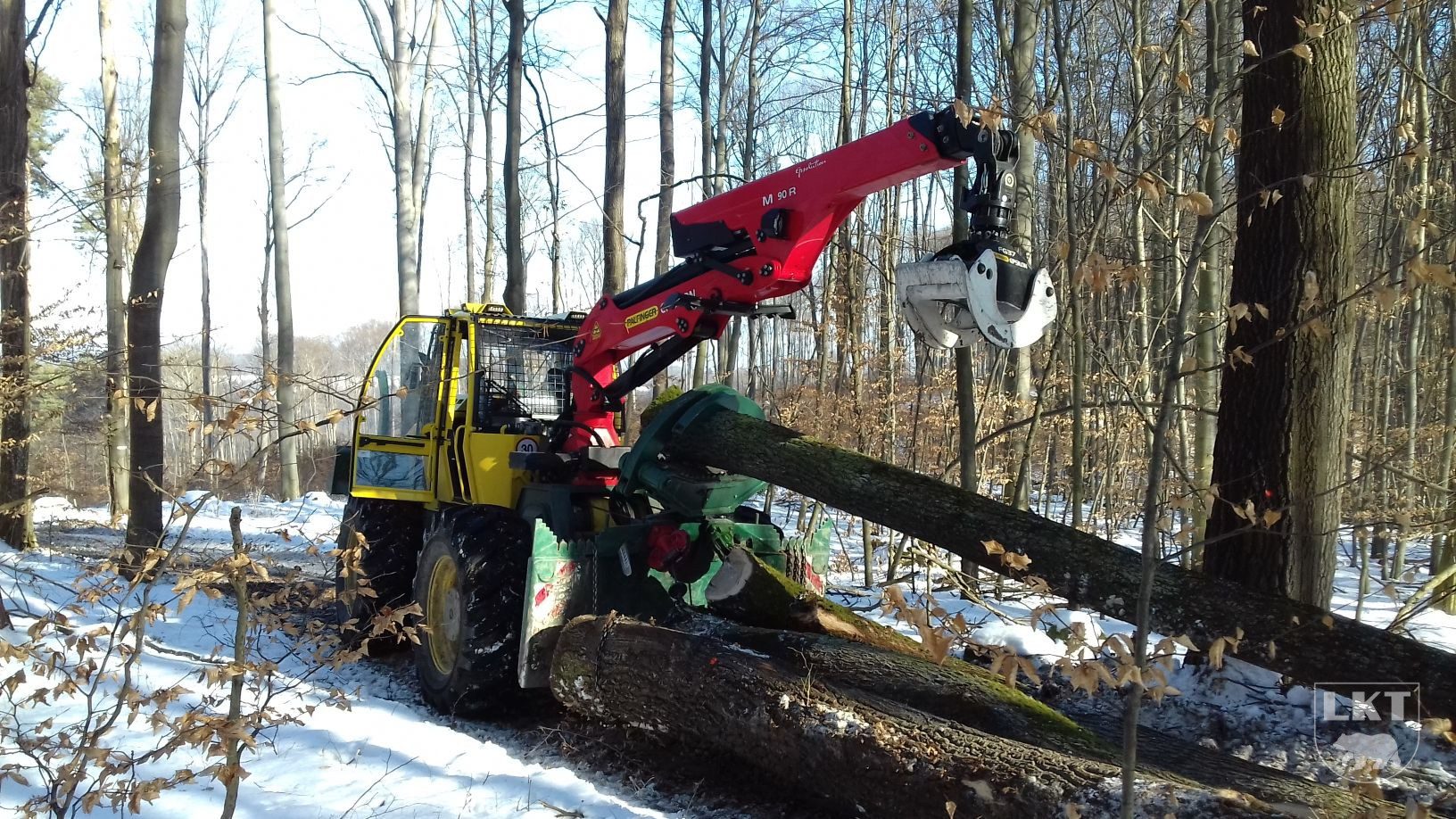

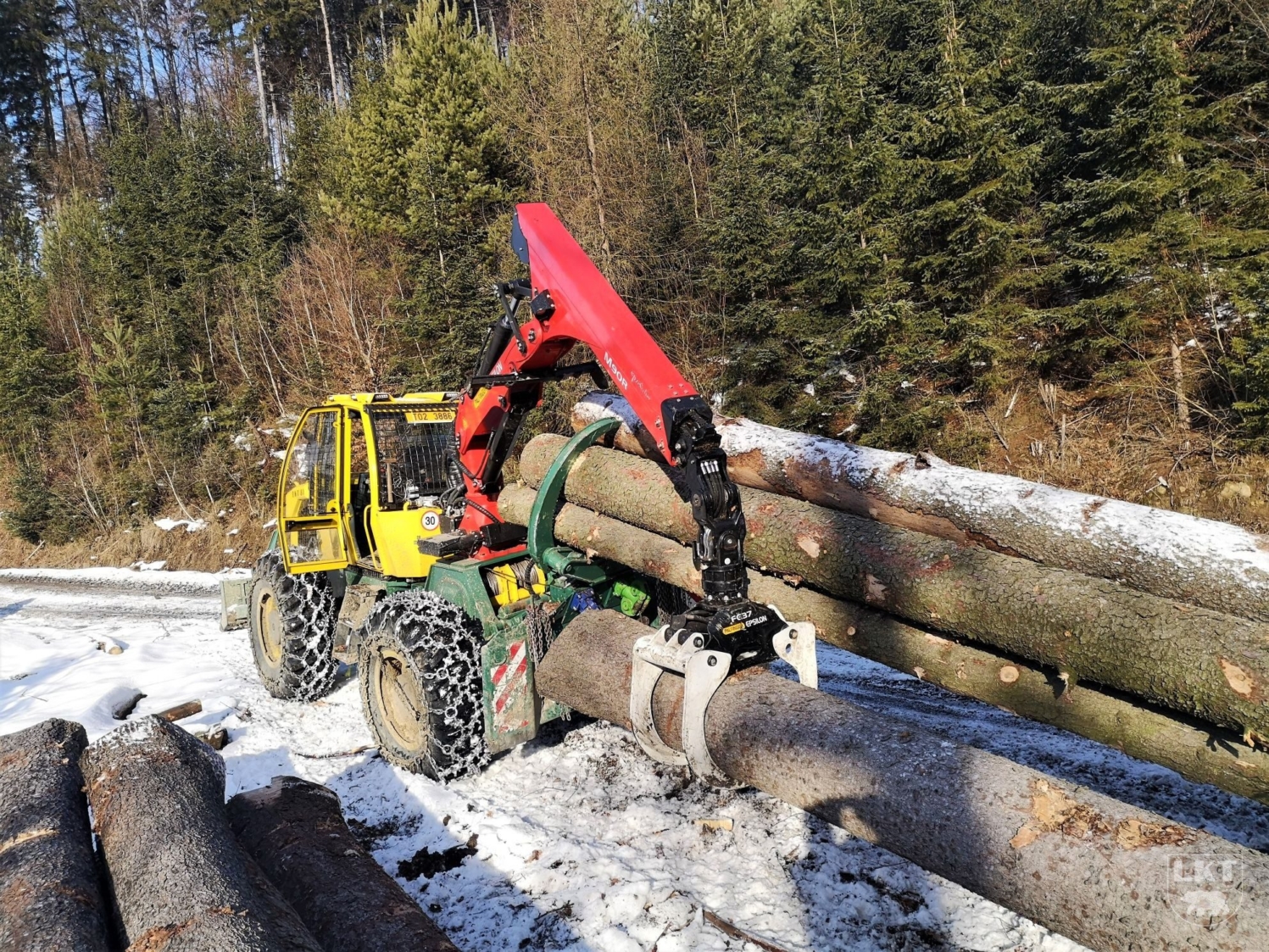

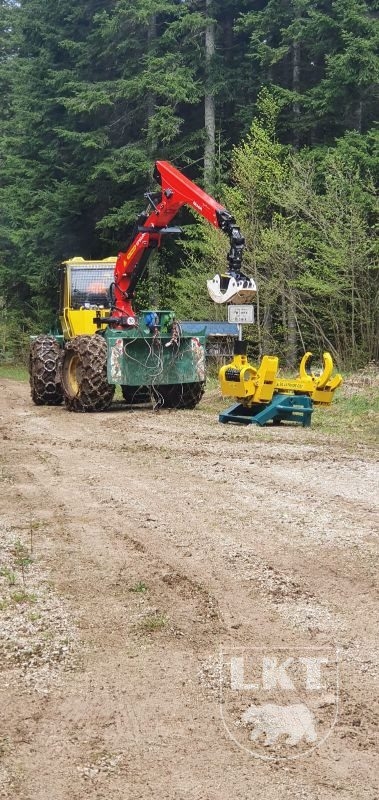

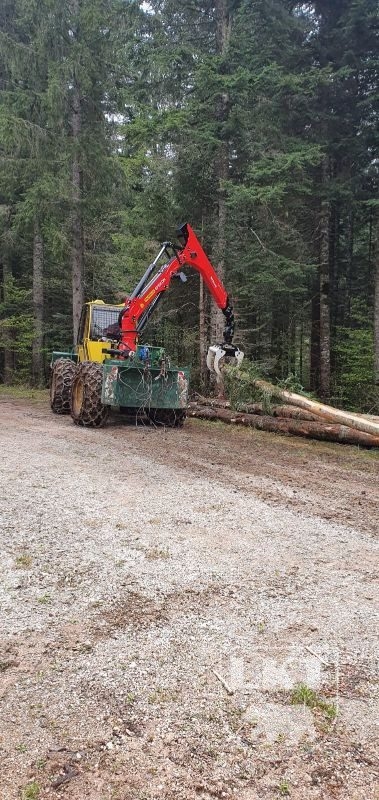

  • hydraulická ruka TAJFUN 70 KS (58) s dosahom 5,8m s možnosťou zloženia ruky do prepravnej polohy s pracovným tlakom do 210 bar,
    s montážnym podstavcom, rozvodmi hydrauliky a elektro-hydraulickým ovládaním z kabíny operátora

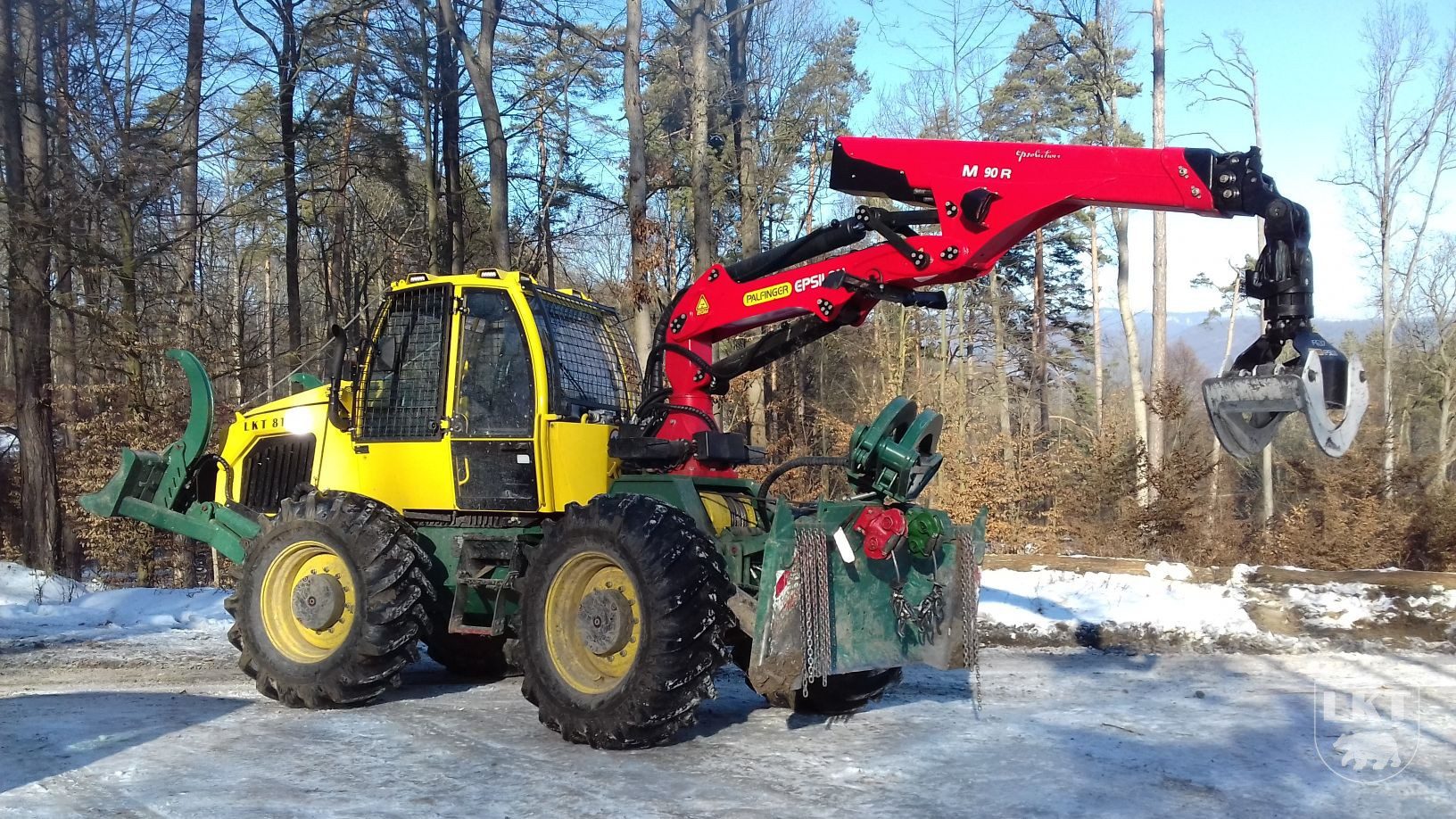

  • hydraulická ruka M90 R68 Epsilon Palfinger s dosahom 6,8m s možnosťou zloženia ruky do prepravnej polohy s pracovným tlakom do 220 bar, plávajúca poloha, podpera kmeňov, s montážnym podstavcom, hydrorozvodmi a elektrohydraulickým ovládaním z kabíny operátora
  • hydraulická ruka M90 R72 Epsilon Palfinger s dosahom 7,2m s možnosťou zloženia ruky do prepravnej polohy s pracovným tlakom do 220 bar, plávajúca poloha, podpera kmeňov, s montážnym podstavcom, hydrorozvodmi a elektrohydraulickým ovládaním z kabíny operátora
  • svetlá – (2 ks) na ramene hydraulickej ruky
  • drapák FG 37 – pri základnom vybavení hydraulickej ruky
  • drapák FG 43S – na drevo veľkých objemov a modelové ruky M/S
  • drapák GO 026 – k hydraulickej ruke TAJFUN 70 KS (58)
Predná radlica

  • radlica s hydraulickými prstami pre potreby úchopu kmeňov a sortimentu pri manipulácii dreva, ovládané elektricky pomocou joystika
  • skrinky na náradie na prednej radlici – odkladacie boxy 2 ks
Pneumatiky vrátane diskov

  • Nokian 540/70 – 30
  • Alliance 540/70 – 30
  • Alliance 23,1 – 26
  • Tianli 23,1 – 26
  • protišmykové reťaze FORSTGRIP FG 202 3/1 SP (18,4 – 30) priemer článku reťaze: 12,5 mm, 1 pár
  • protišmykové reťaze FORSTGRIP FG 202 3/2 SP (18,4 – 30) priemer článku reťaze: 12,5 mm, 1 pár
  • protišmykové reťaze FORSTGRIP FG 206 3/1 SP (540/70 – 30) priemer článku reťaze: 12,5 mm, 1 pár
  • protišmykové reťaze FORSTGRIP FG 206 3/2 SP (540/70 – 30) priemer článku reťaze: 12,5 mm, 1 pár
  • protišmykové reťaze FORSTGRIP FG 220 3/1 SP (23,1 – 26) priemer článku reťaze: 12,5 mm, 1 pár
  • protišmykové reťaze FORSTGRIP FG 220 3/2 SP (23,1 – 26) priemer článku reťaze: 12,5 mm, 1 pár
Diaľkové ovládanie

  • TERRA FUNK FA5 (štart – stop systém, ovládanie navijakov, regulácia plynu)
  • TERRA FUNK FA7 (štart – stop systém, ovládanie pojazdu stroja, navijakov, zadného štítu a regulácia plynu)
Kabína

  • sedačka s vyhrievaním a vzduchovým odpružením
  • ochranný poťah sedačky (LKT)
  • otočné pracovisko – sedačka s mechanickým odpružením, mechanickou otočou a lakťovými opierkami (pravá, ľavá) s joystikmi riadenia, s pedálmi vpredu a vzadu
  • otočné pracovisko – sedačka s vyhrievaním so vzduchovým odpružením, mechanickou otočou a lakťovými opierkami (pravá a ľavá) s joystikmi riadenia, pedále vpredu a vzadu samostatne
  • mechanické otáčanie sedačky
  • klimatizácia Webasto s nezávislým chladičom a samostatným ventilátorom
  • rádio s CD a USB portom, 2 reproduktory
  • ochrana skiel kabíny ochrannou železnou mrežou:
    • zadné okno
    • predné bočné okná 2x
    • zadné bočné okno 1x
    • vrchná ochrana dverí 1x
    • spodná ochrana dverí 1x
  • svetelná rampa na kabíne – pracovné osvetlenie LED svetlami 4x2ks
  • ochranné oblúky kabíny
  • predohrev motora (ohrev cirkulačného chladiaceho obehu)
Ostatné

  • záves pre príves 10t
  • elektrohydraulické rýchlospojky – s vývodom dozadu (pre pohon prídavných zariadení, pohon a brzdenie vyvážacieho vozíka)
  • prietokový merač paliva
  • hydraulické náplne – BIO olej namiesto minerálneho oleja
Prídavné zariadenia k stroju LKT 81 ITL
Vyvážacie vozíky

  • Typ 1042 – s krátkym oje pre LKT s hydraulickou rukou, nosnosťou 10 t, pohon 2×4
  • Typ 1042 – s krátkym oje pre LKT s hydraulickou rukou, nosnosťou 10 t, pohon 4×4
Stínacie hlavice

  • Stínacia hlavica Nisula 175 E
  • Stínacia hlavica Nisula 205 E
  • Stínacia hlavica Nisula 285 E
Prospekt LKT 81 ITL
Technické informácie LKT 81 ITL (Základné rozmery bez HR)
Technické informácie LKT 81 ITL (Základné rozmery s HR)
Technické informácie LKT 81 ITL (Polomery pri zalomení rámov)
